Minulý týden jsme reportovali z veletrhu Computex, kde jsme prostřednictvím našeho kolegy navštívili stánky různých firem. Z Tchaj-wanu máme ještě jednu fotoreportáž. Dostali jsme se totiž také do továrny firmy Gigabyte vyrábějící například základní desky a grafiky, odkud máme galerii fotografií. Vzdor populární představě neprobíhá všechna výroba hardwaru jenom v Číně, dost komponent se totiž vyrábí přímo na Tchaj-wanu.
Naším kolegou navštívená továrna se nachází ve městě Nan-Ping (respektive Nan-p'ing českou transkripcí, ale úplně za to neručíme).

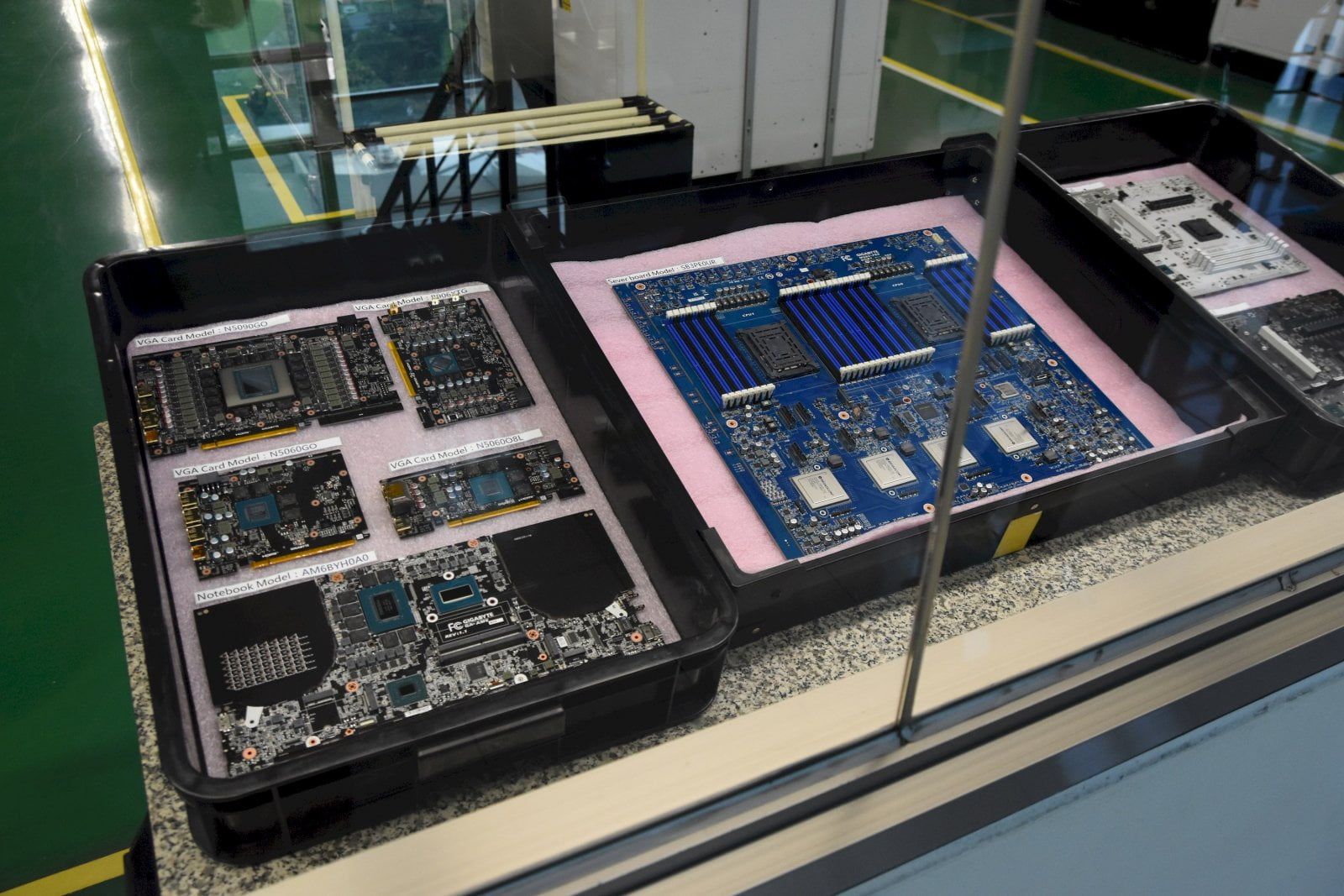

Pro prohlídku byla nachystaná malá předváděčka desek a grafik, které se v továrně vyrábí. Serverová deska pro dva procesory by se měla jmenovat MSB3-PE0 a je možné, že se teprve chystá k vydání (v katalogu firmy se nenachází). Čtyři velké čipy Broadcom pod rozvaděči tepla by měly být přepínače PCI Expressu 5.0 (PEX89104).

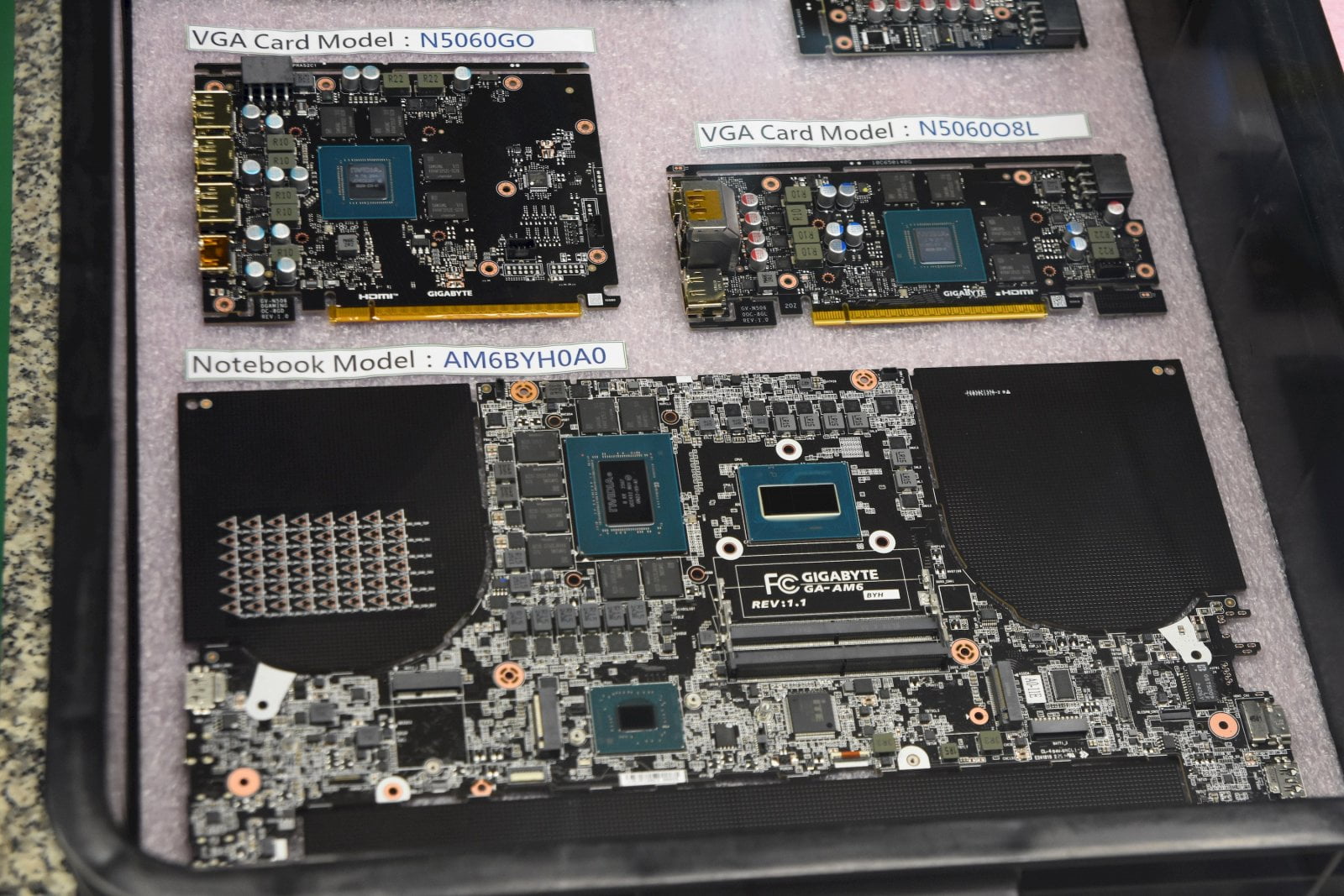

Mezi grafikami jsou také čerstvé modely generace GeForce RTX 5000, můžete vidět i PCB nízkoprofilové GeForce RTX 5060, na níž jsme upozorňovali v reportáži ze stánku Gigabyte.
A wild Radeon RX 9060 XT appears…

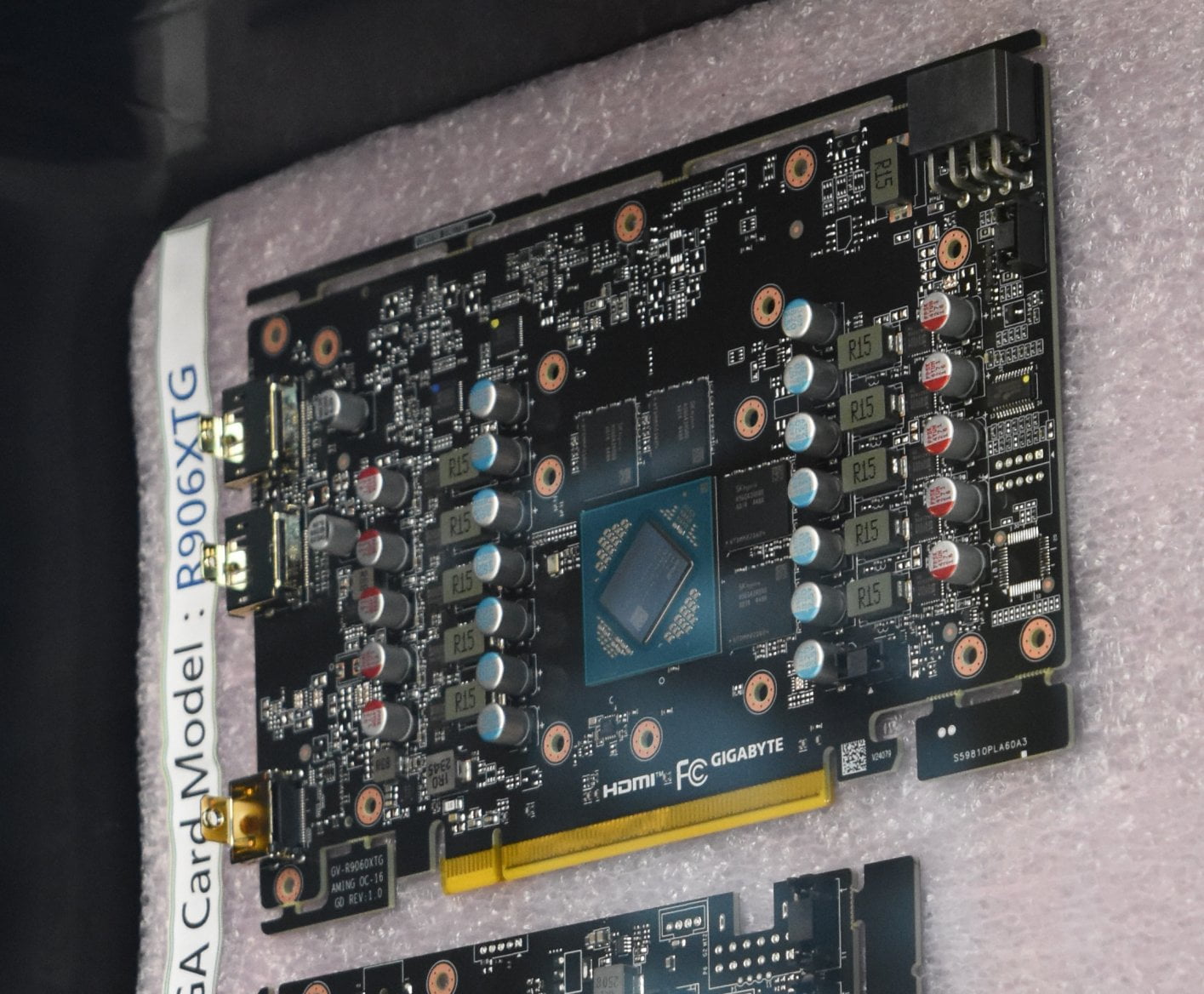

Všimněte si ale také grafické karty vpravo nahoře – jde o asi první PCB (tištěný spoj) grafiky Radeon RX 9060 XT, které se veřejně ukázalo – tento hardware je technicky vzato možná ještě pod NDA, takže si užijte privilegovaný pohled na odhalený čip Navi 44 (karta se začne prodávat 5. 6., recenze budou o den dříve).
Podoba sedí s oficiální vizualizacemi od AMD a identitu karty také prozrazují netypické tři konektory. Mělo by asi jít o PCB pro kartu v provedení Gaming, respektive Gaming OC s třemi ventilátory (chladič bude PCB o dost přesahovat).

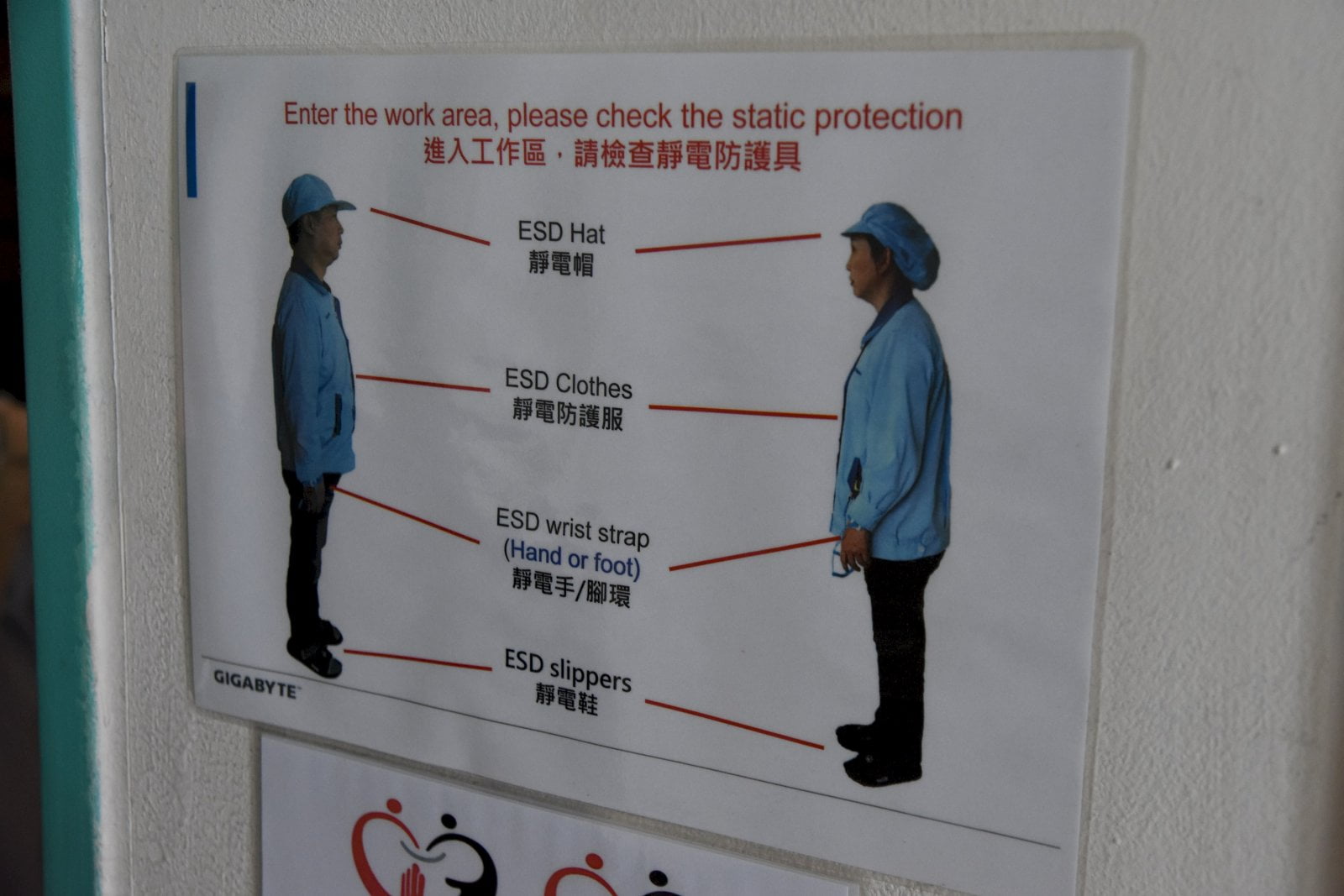

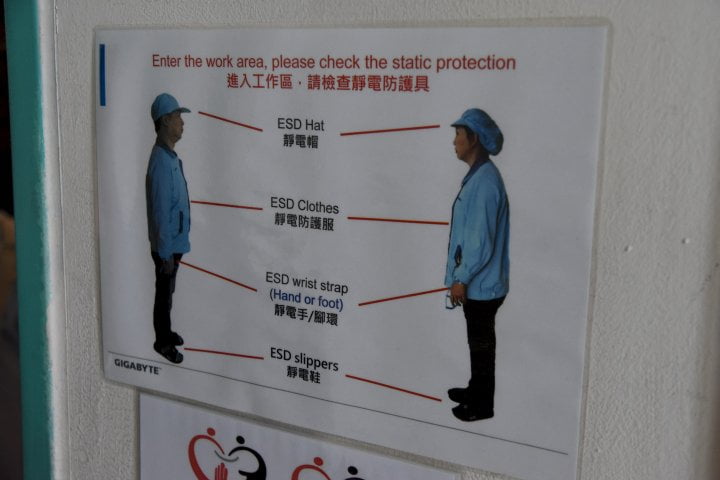

Schválně – používáte při práci s počítačovými komponenty nějakou ochranu proti statické elektřině, nebo jenom saháte na ústřední topení? V továrně se nosí antistatický oděv, boty, čepice a při práci jste ještě uzemnění antistatickým náramkem (jeho připojení si můžete všimnout na následujících fotkách).
SMT proces

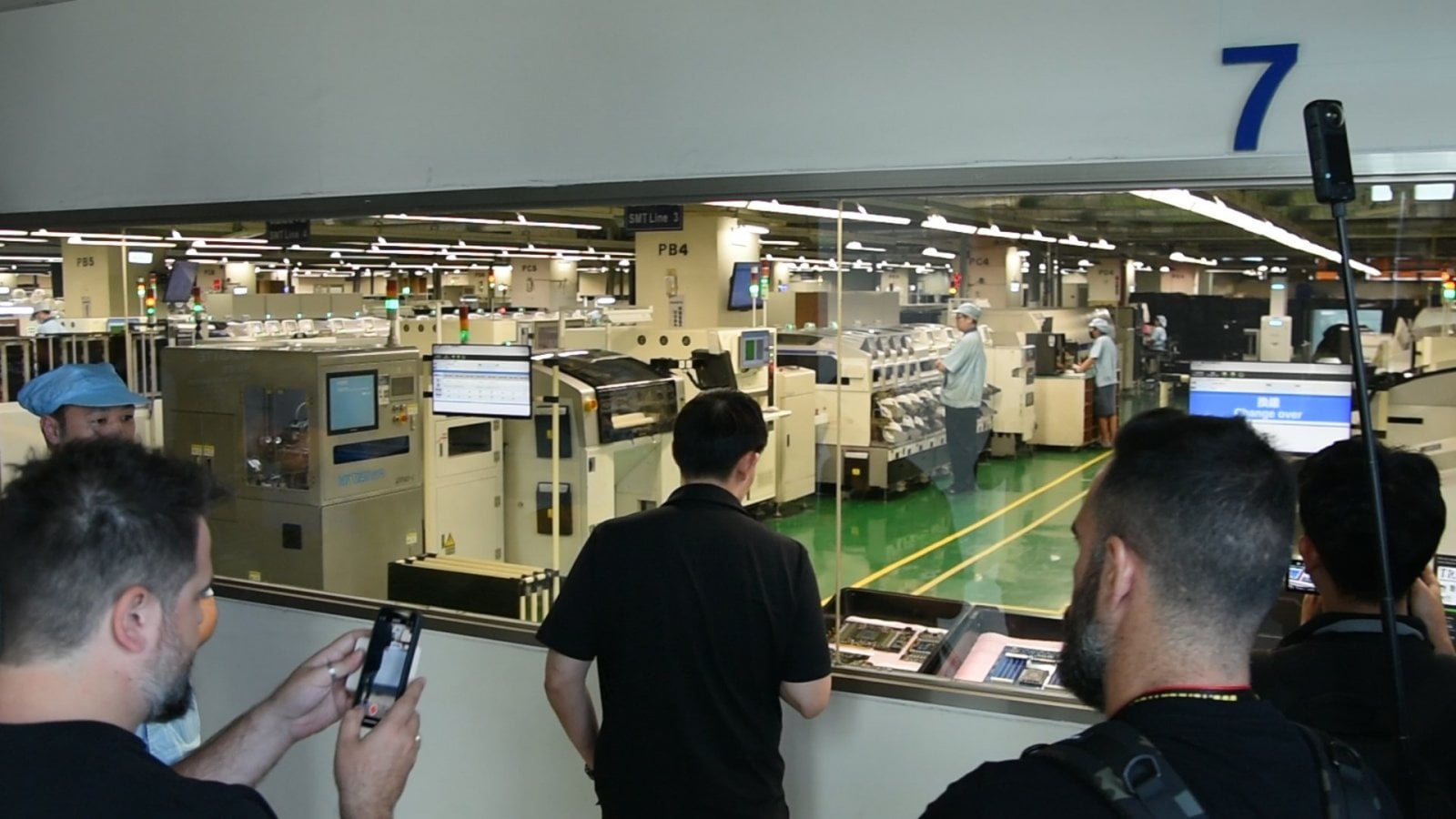

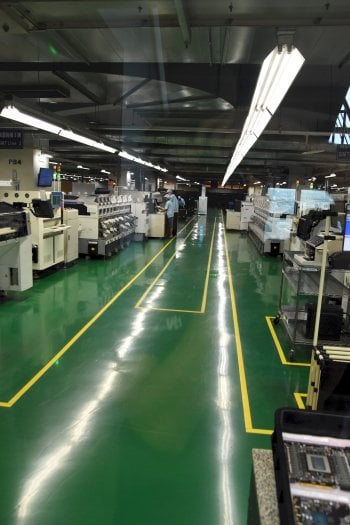

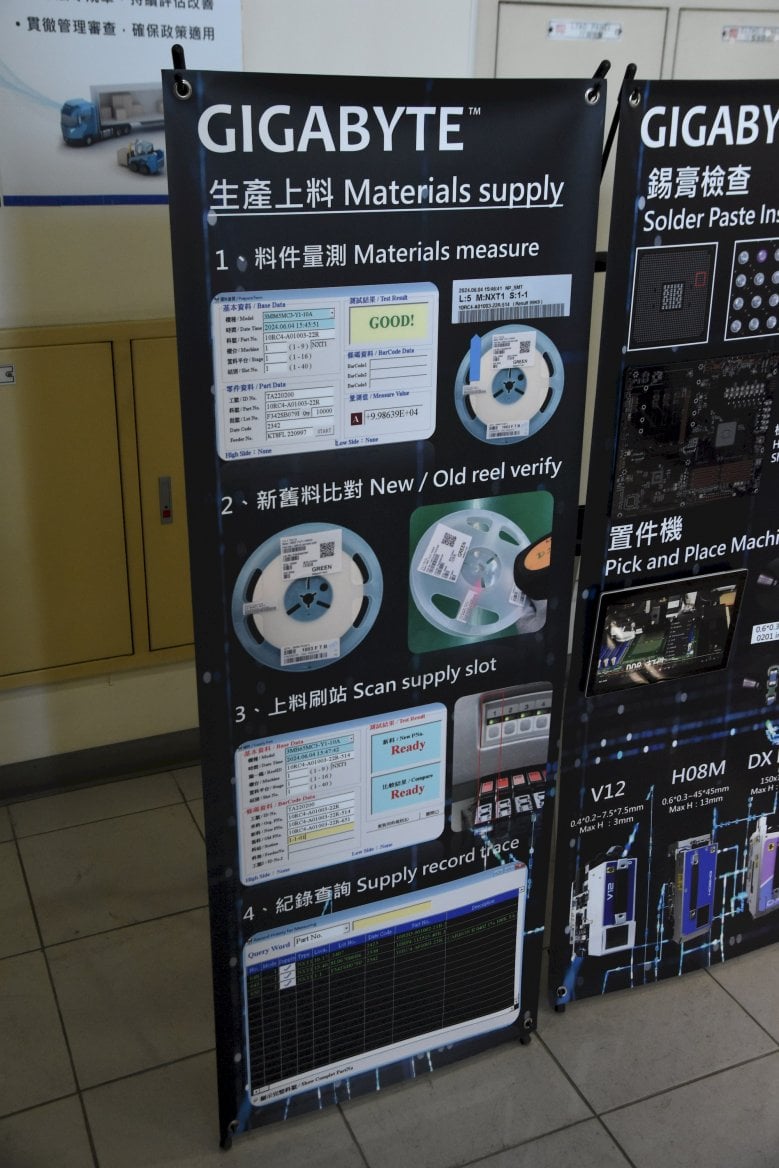

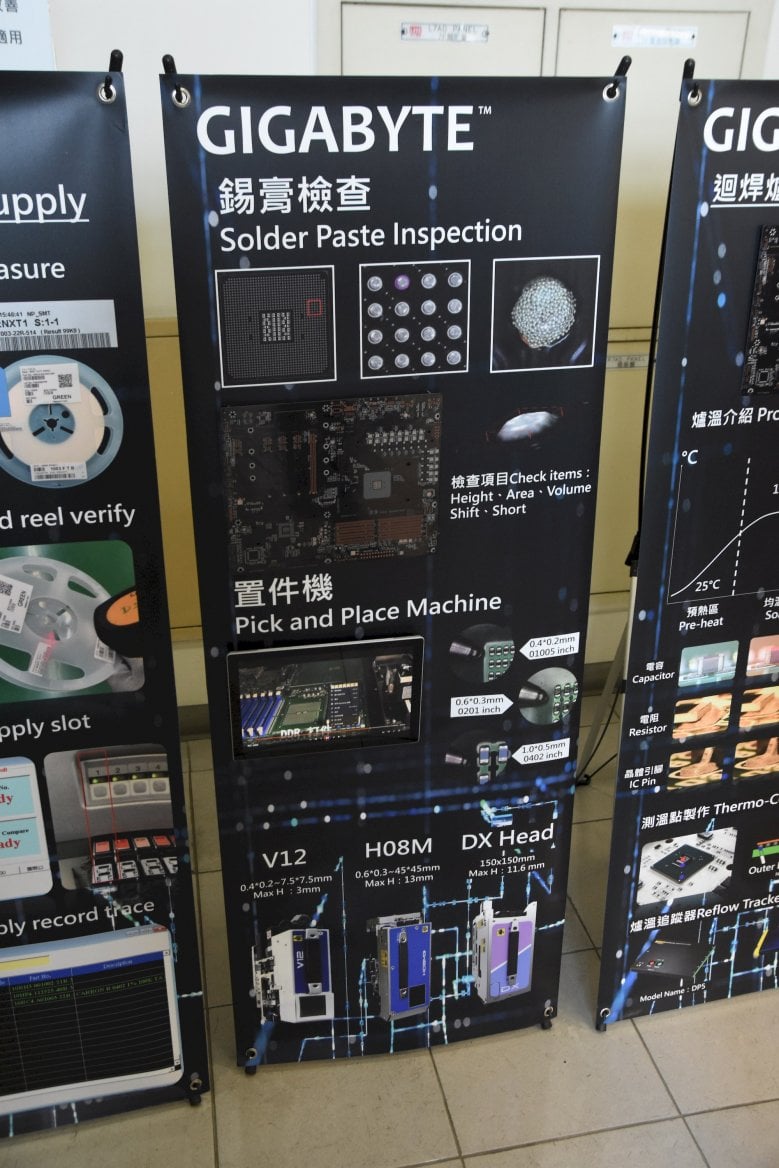

První částí procesu výroby desek a grafik je osazování tzv. SMD součástek (Surface Mount Device), to jsou například BGA čipy. Toto probíhá ve více high tech duchu na SMT (Surface Mount Tehnology) linkách.

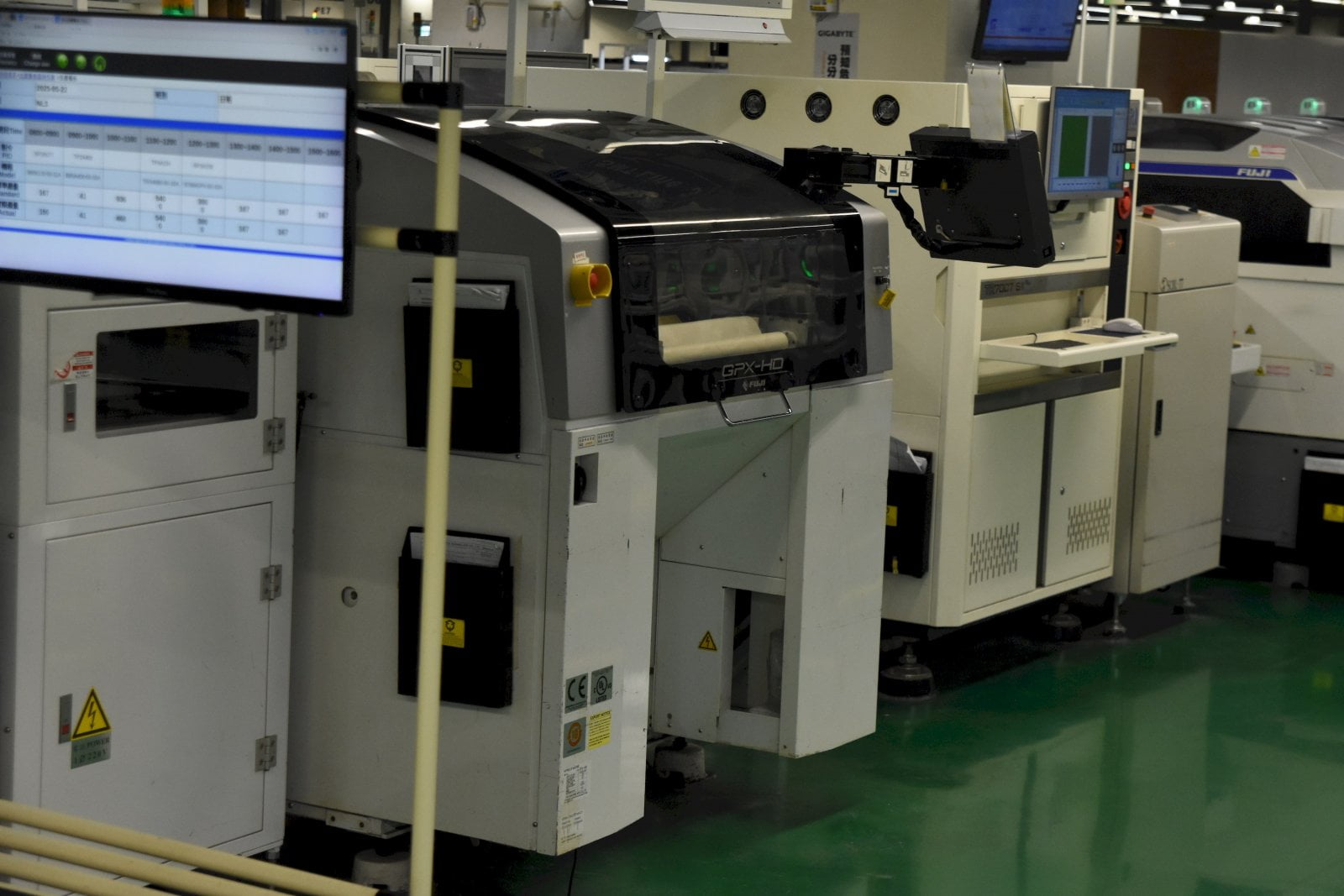

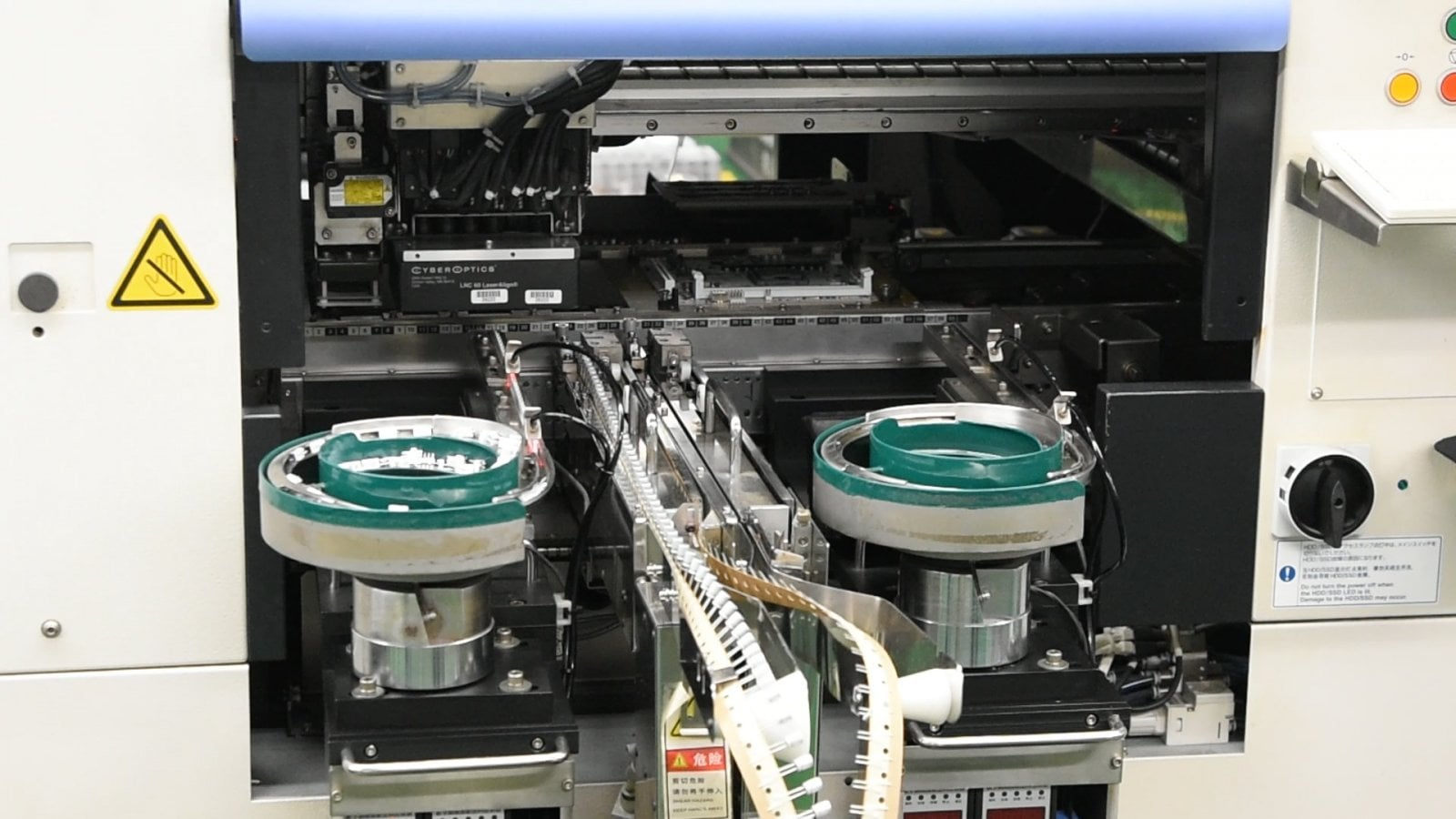

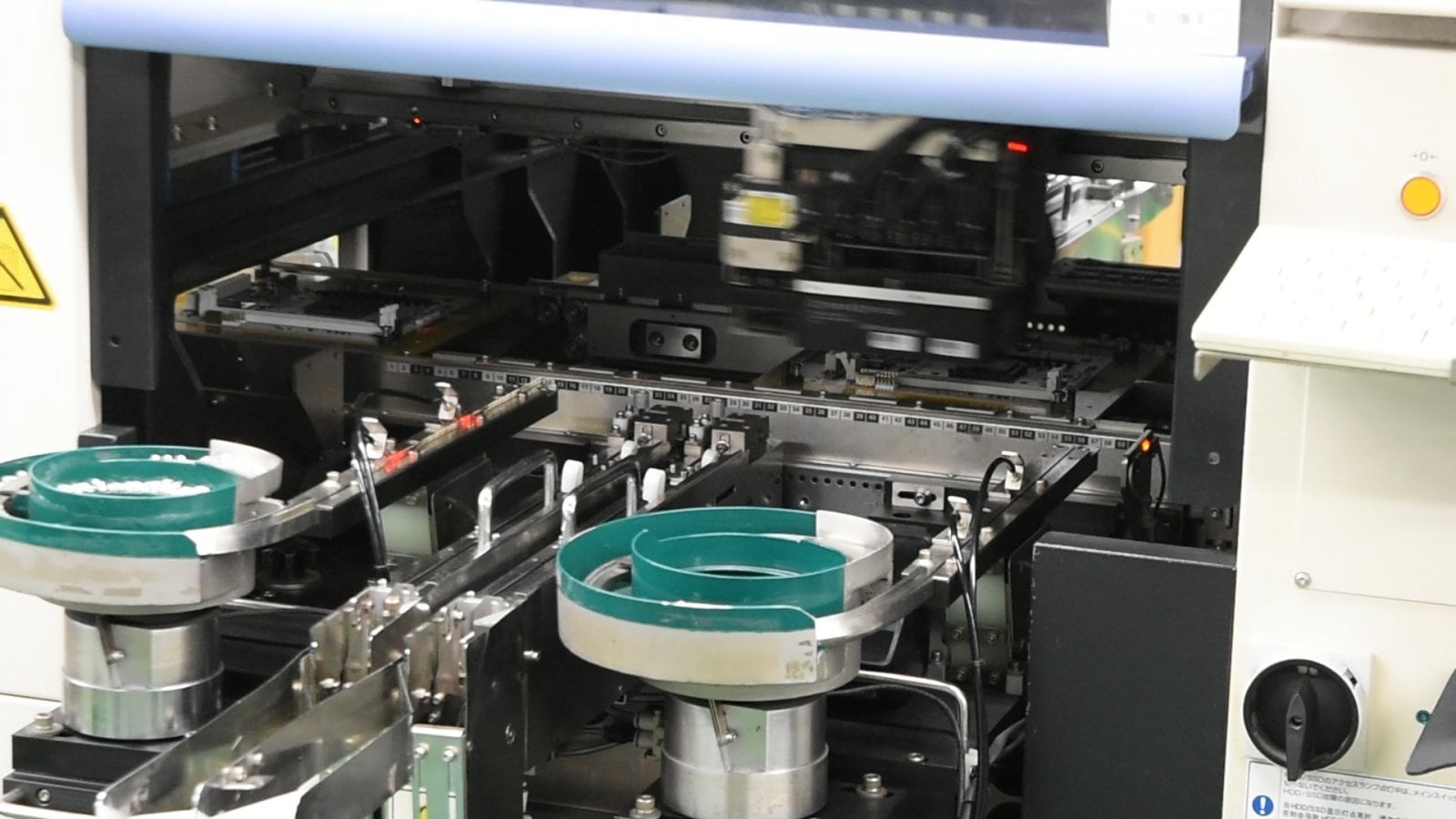

Robot umisťuje SMD součástky.
Pohyblivá „ruka“ pracuje dost rychle.

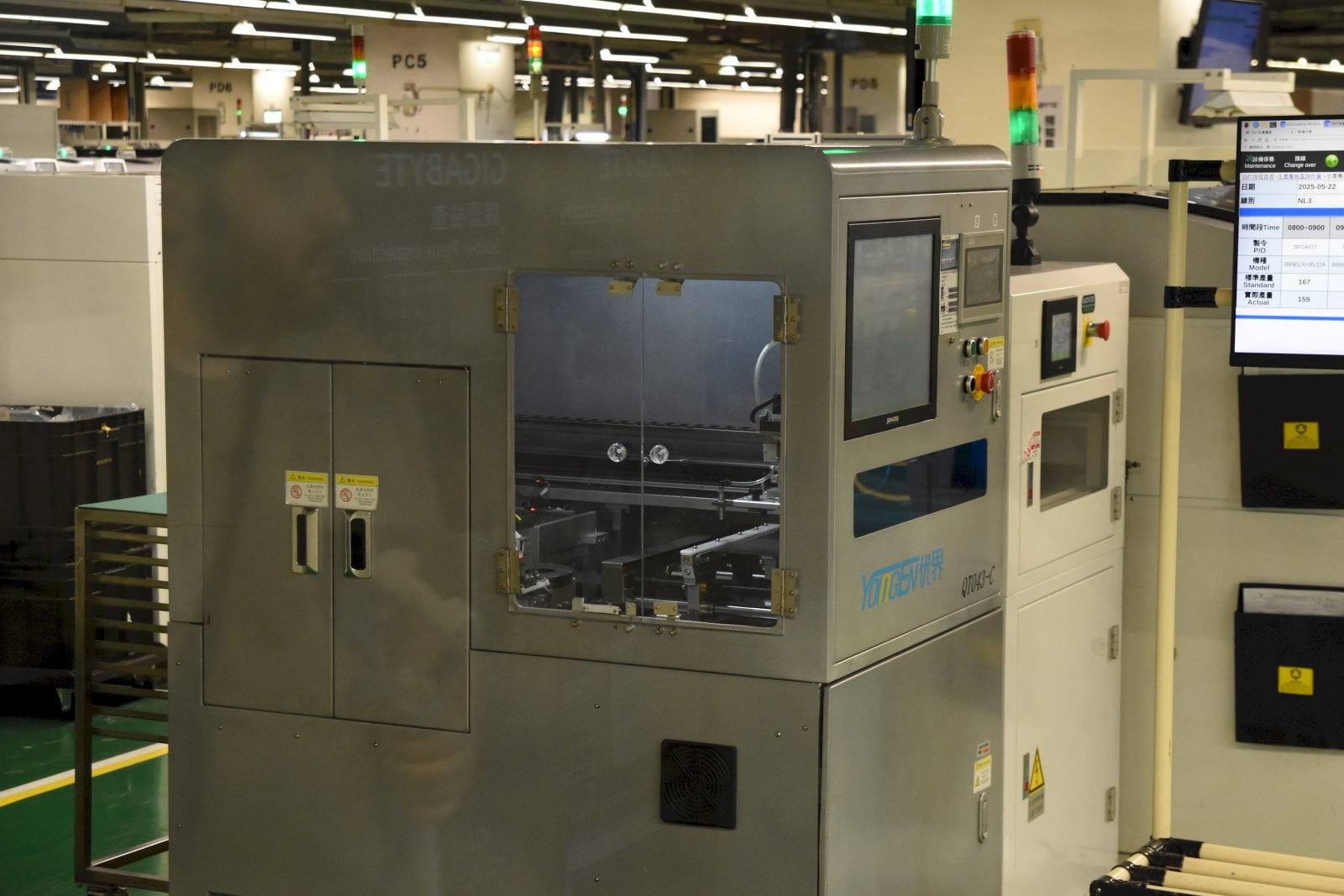

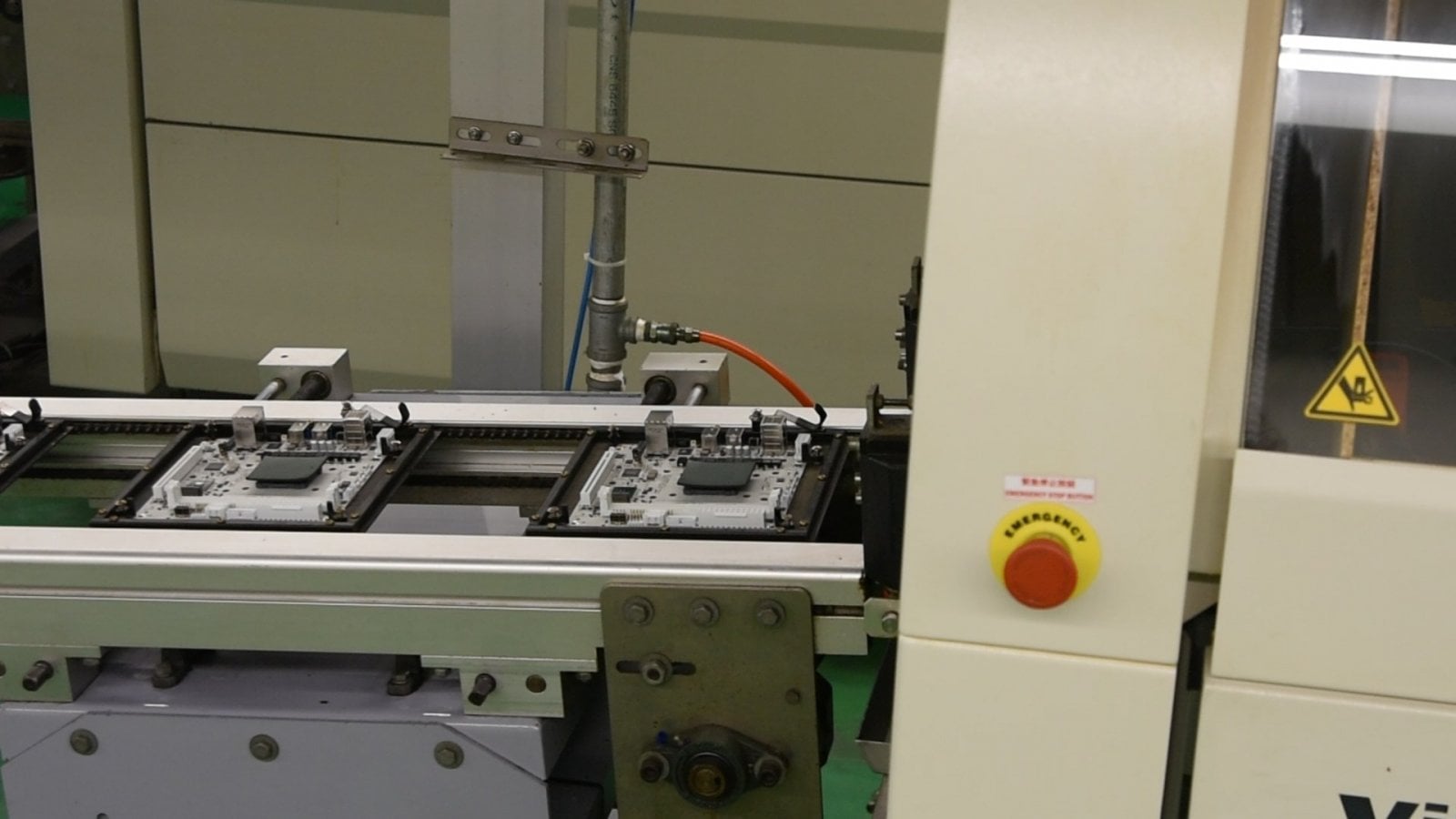

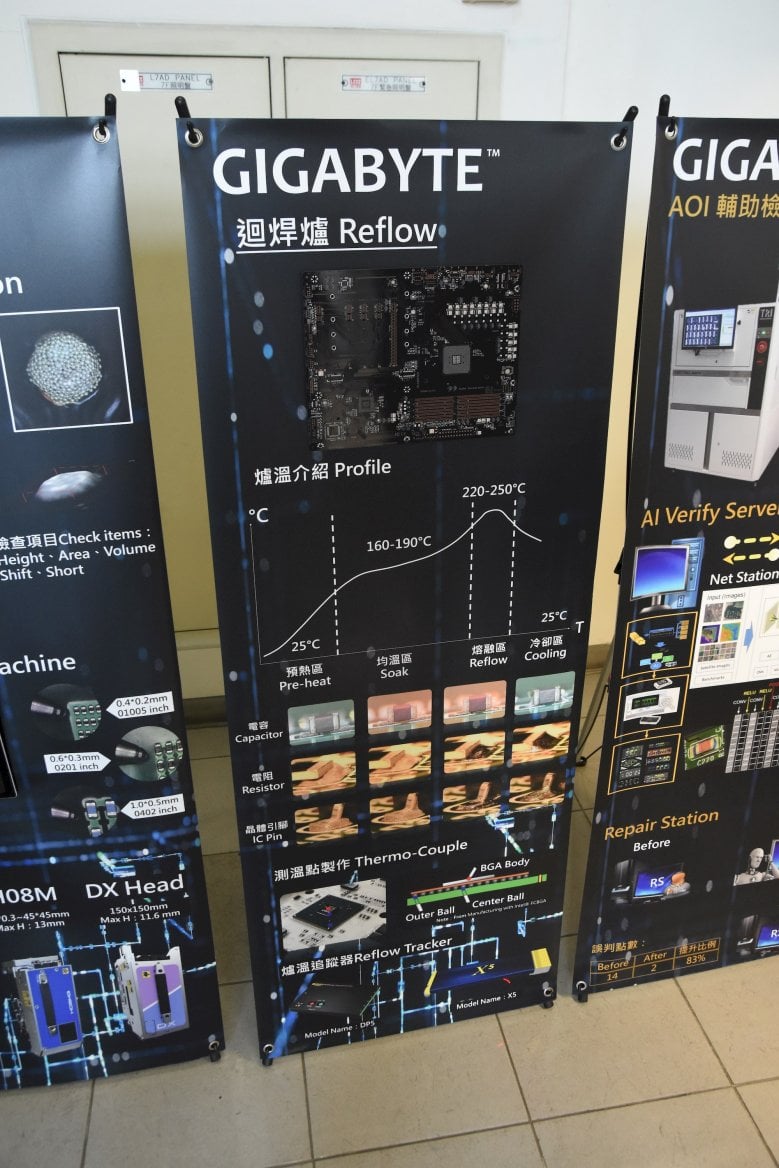

Tato linka vedle robotického umisťování součástek na PCB a připájení také provádí kontrolu součástek, kontrolu kvality cínových kuliček na komponentech (aby se předešlo vadnému osazení) a další kontroly.

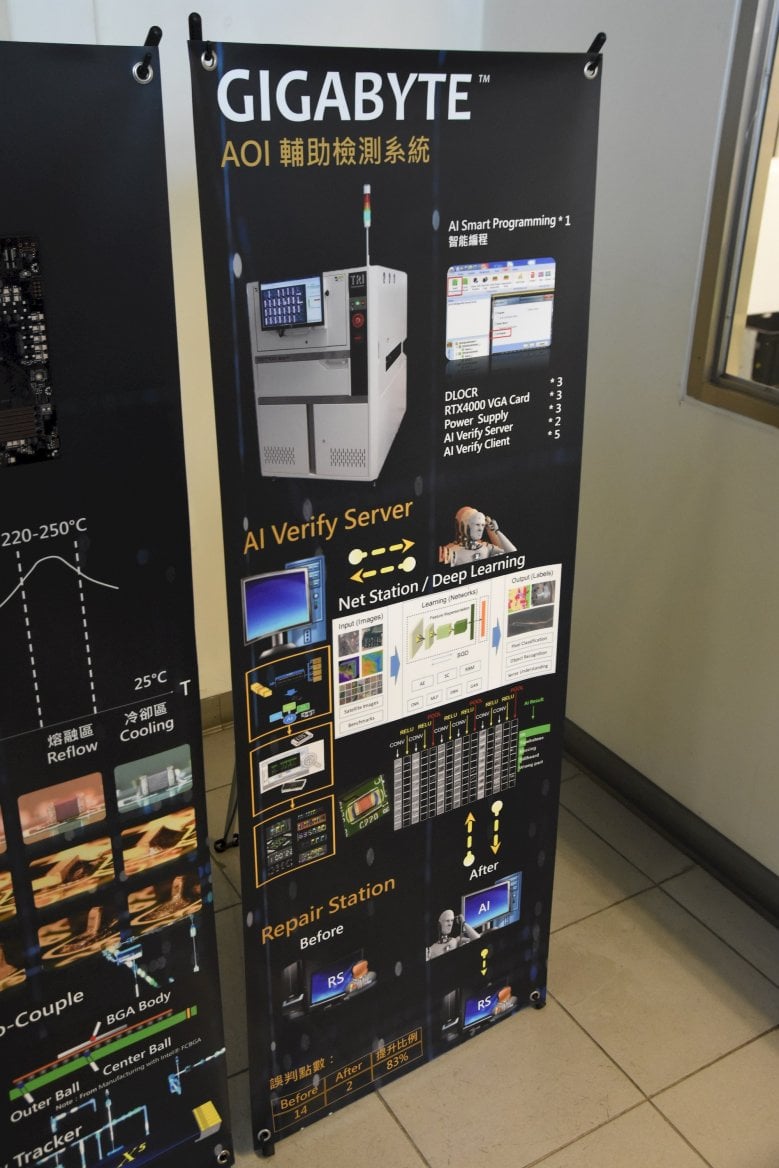

Do procesu kontroly jsou teď zapojené i AI systémy.

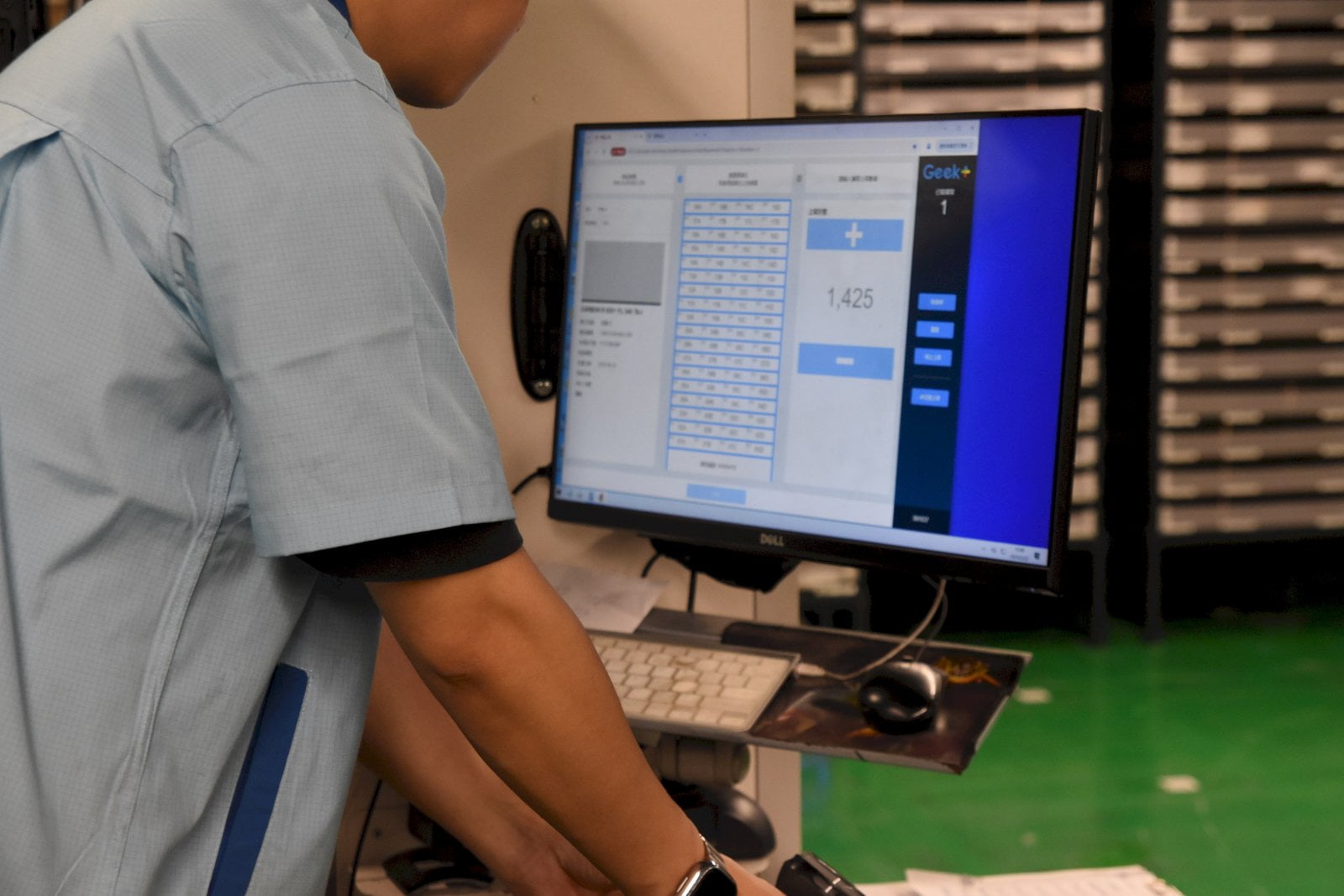

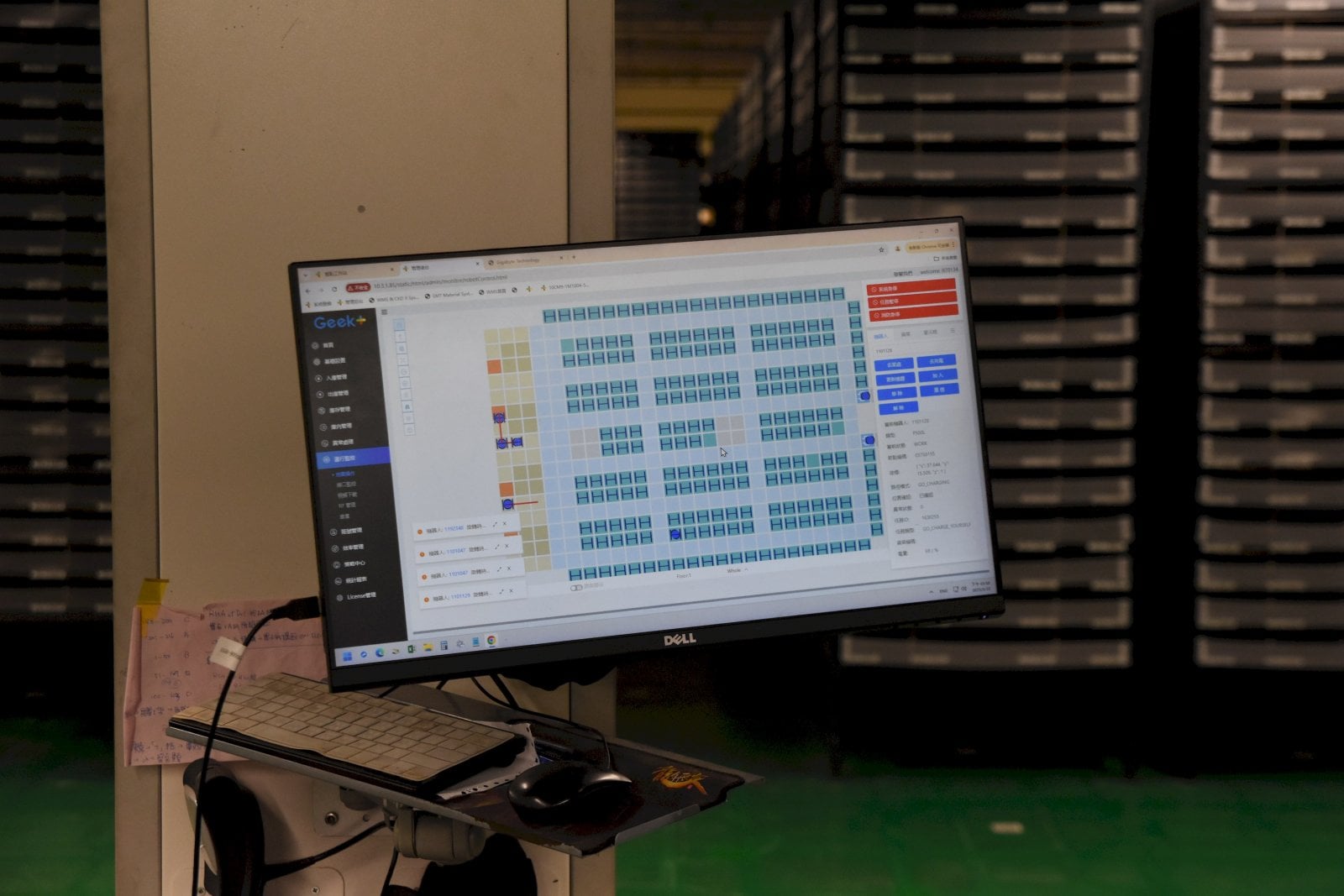

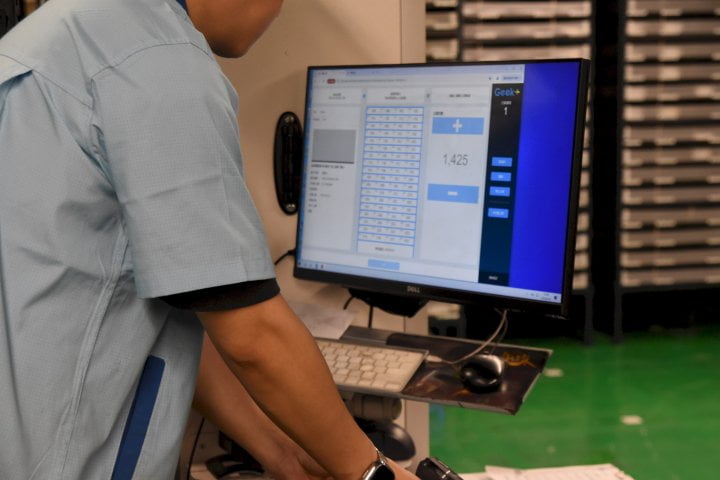

Monitorovací pult.
Pájení through-hole součástek, ruční práce a dokončování

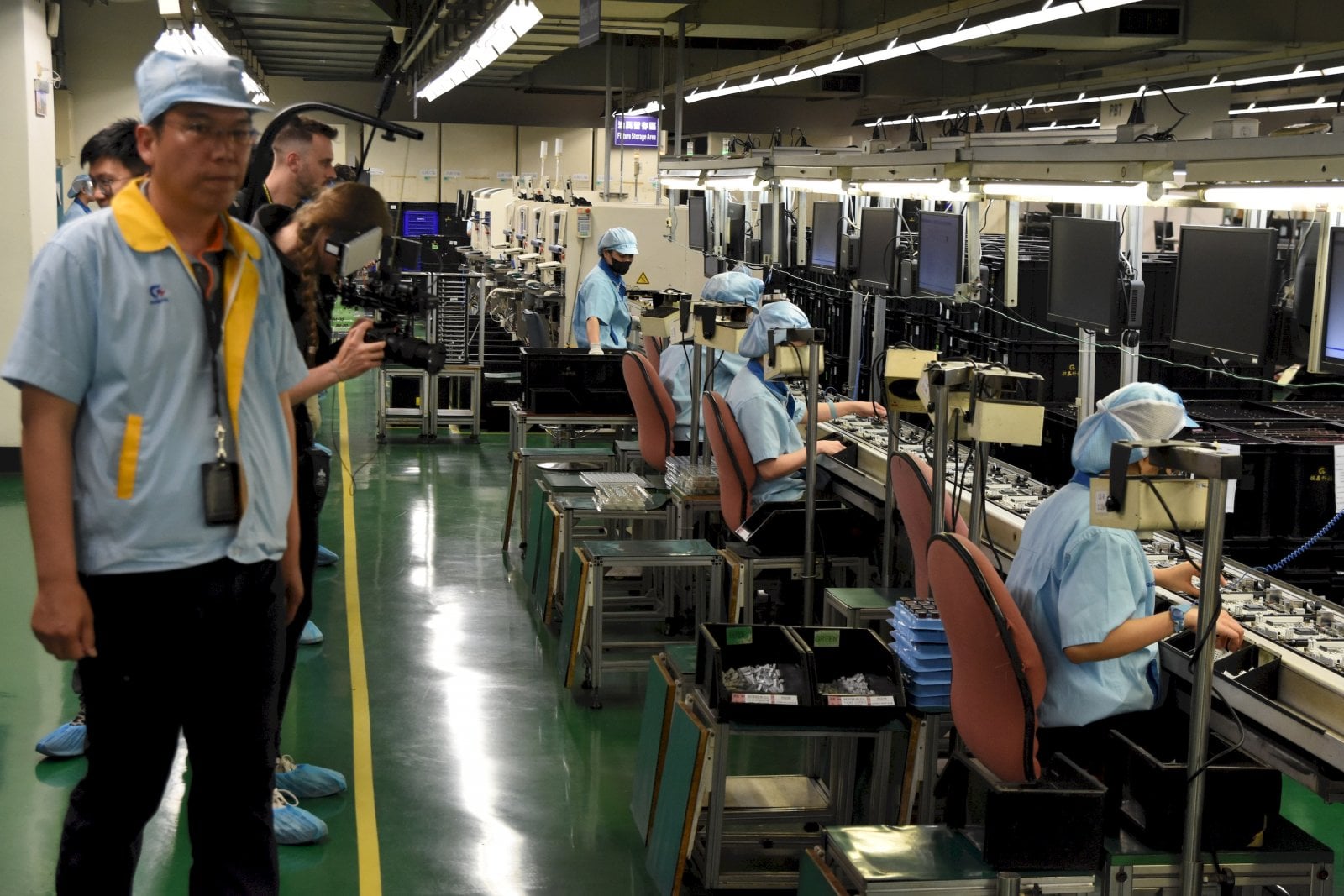

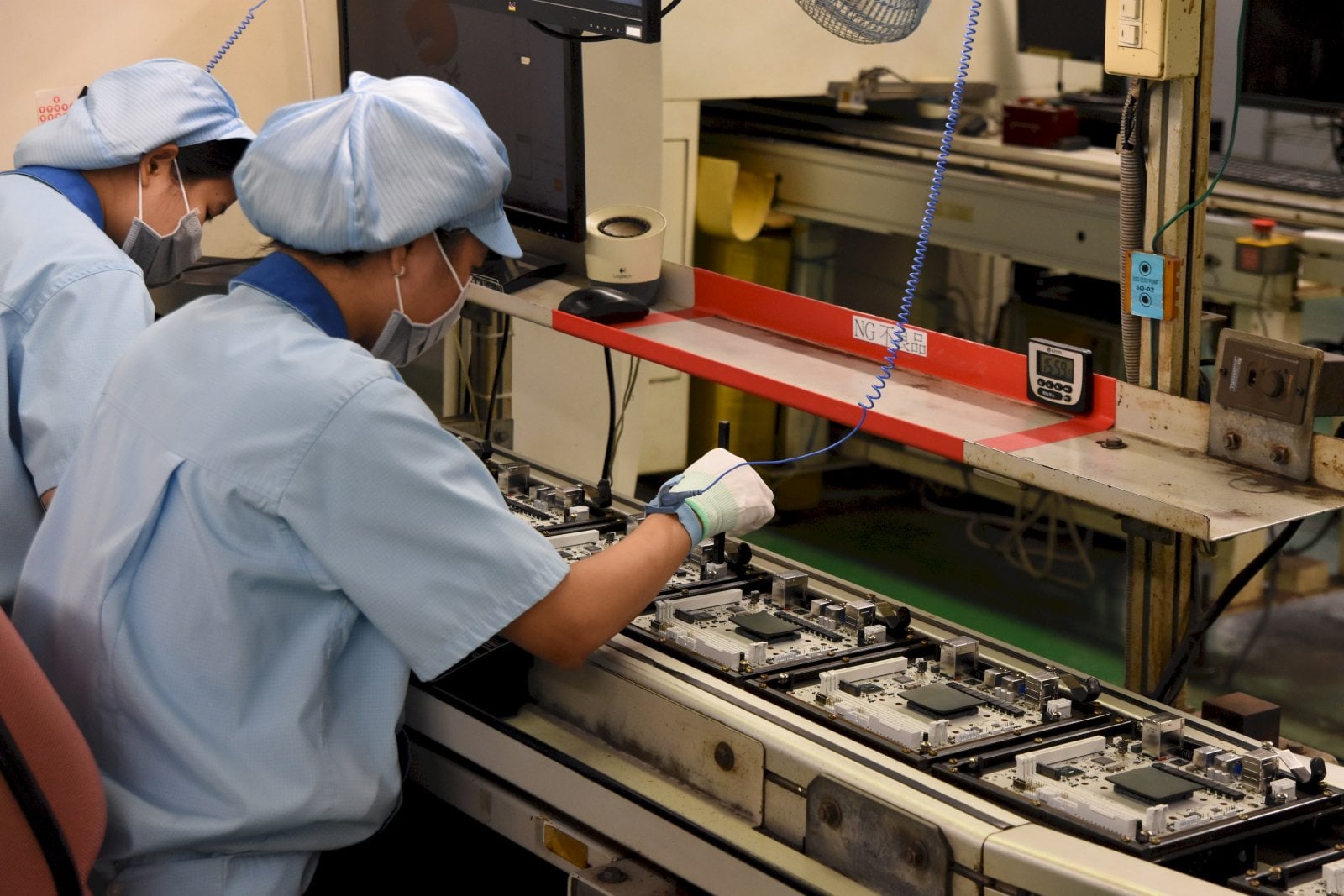

Po projetí SMT linkou má PCB na sobě část komponent, ale další hrubšího charakteru zbývá doplnit. Tato část je víc tradiční a manuální. Vaše deska pořád při výrobě projde poctivýma lidskýma rukama.

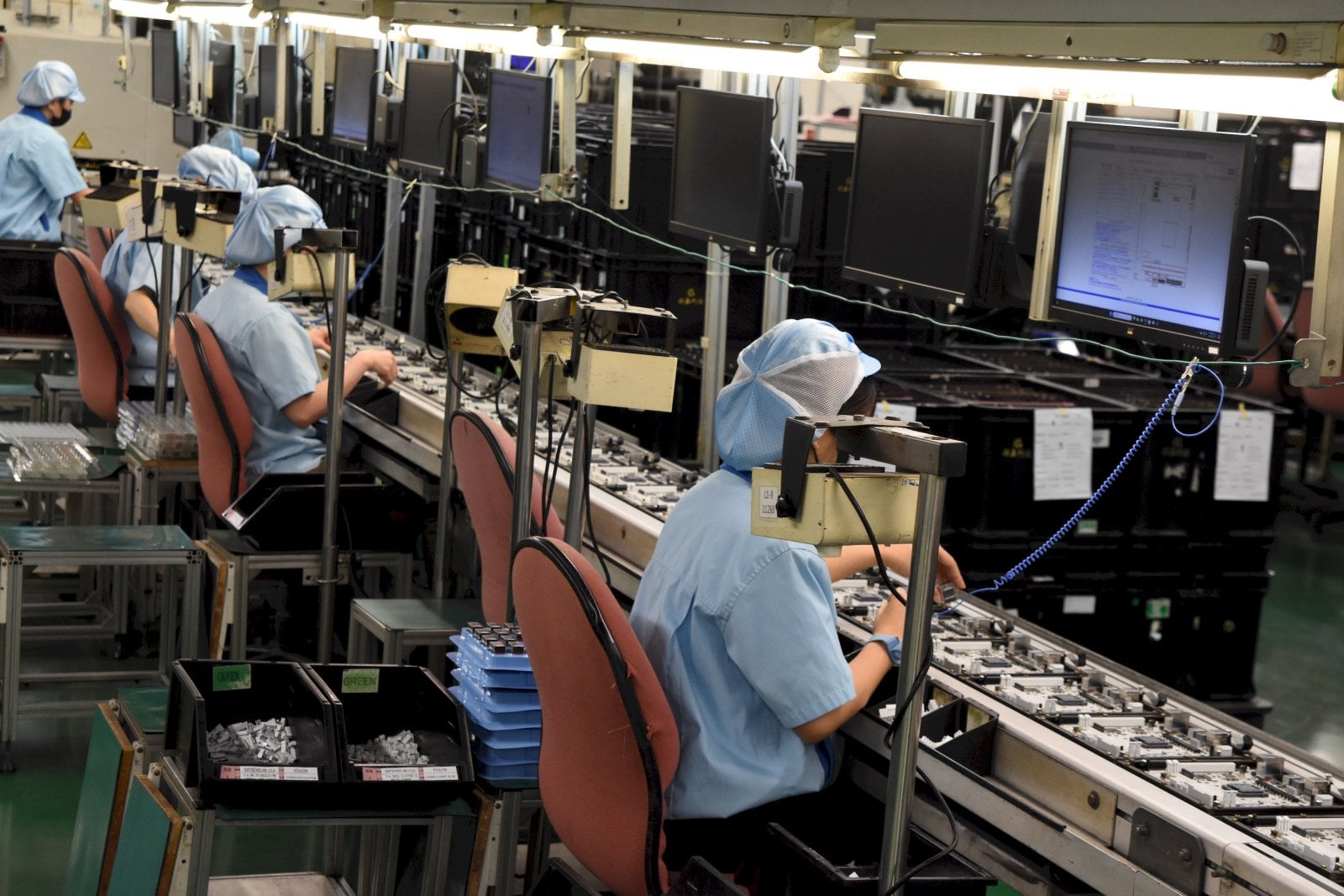

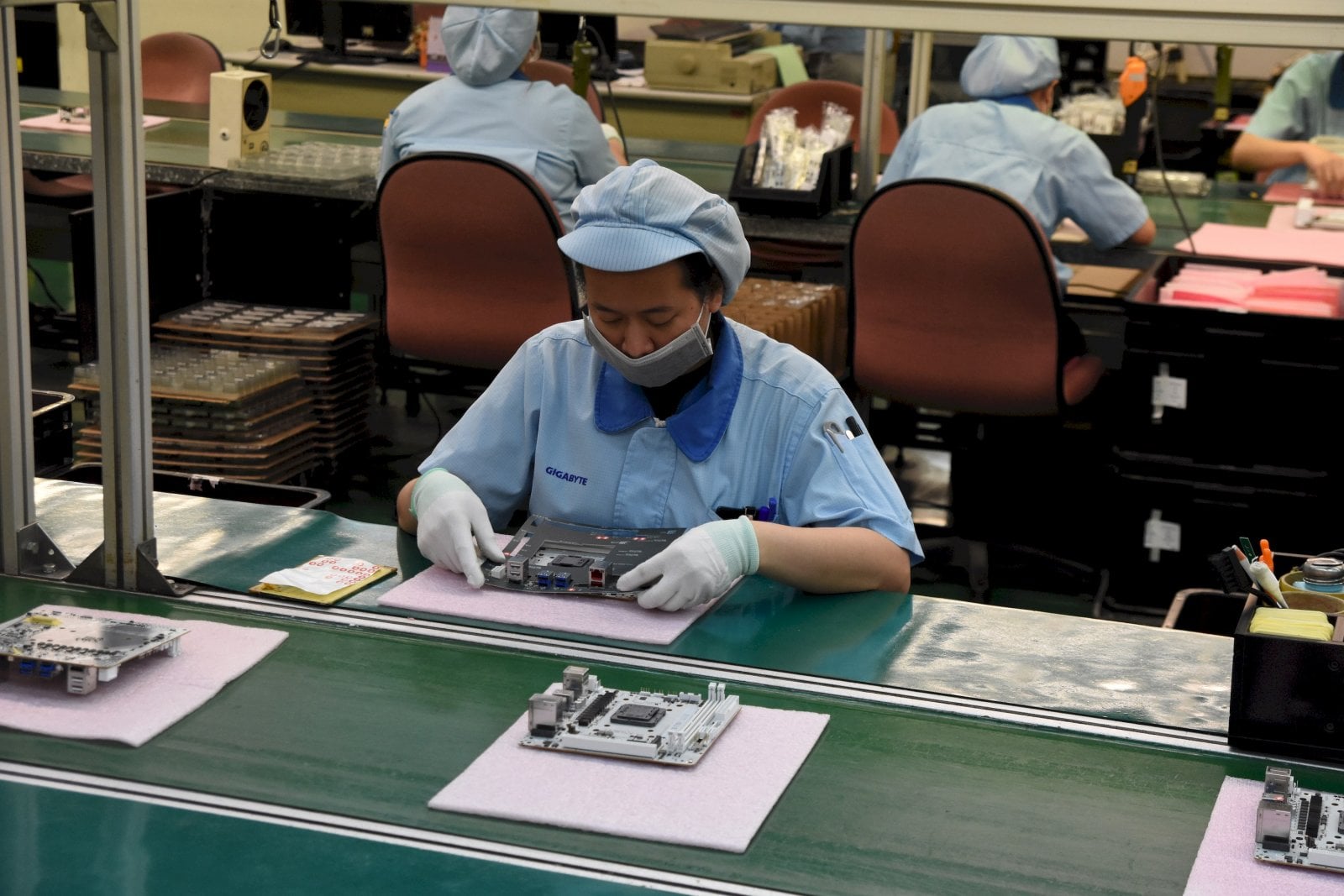

Zde můžete vidět osazování konektorů a dalších součástek, které používají „through hole“ pájení na PCB – prvním krokem je jejich nasázení do pozic na desce, zatím jen nasucho.

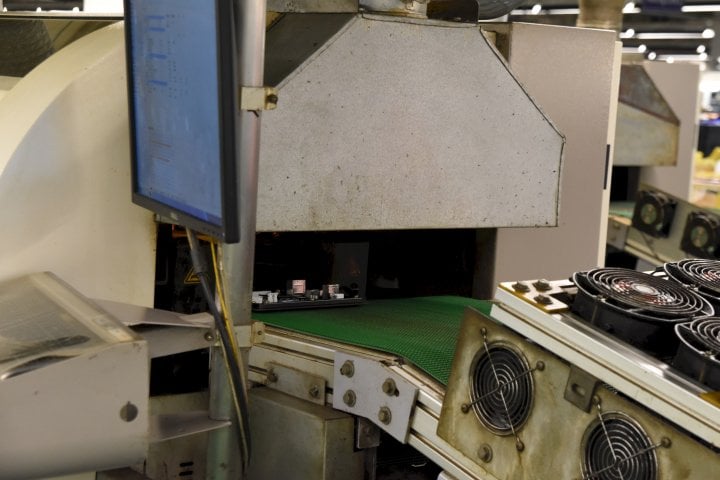

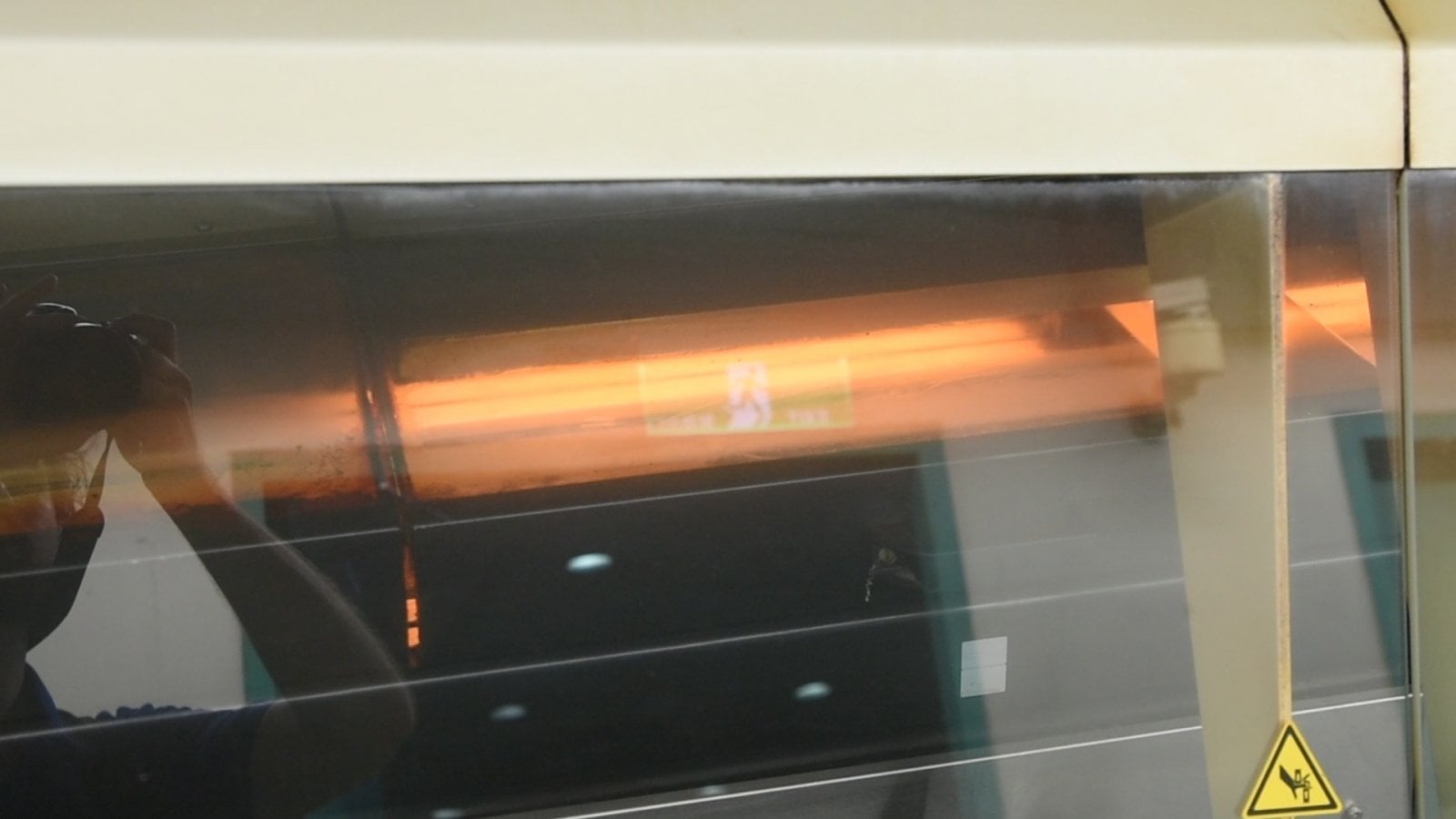

Desky pak projíždí strojem, který provádí pájení vlnou, který vše najednou připájí. Děje se to plynule, jak deska na páse projíždí.

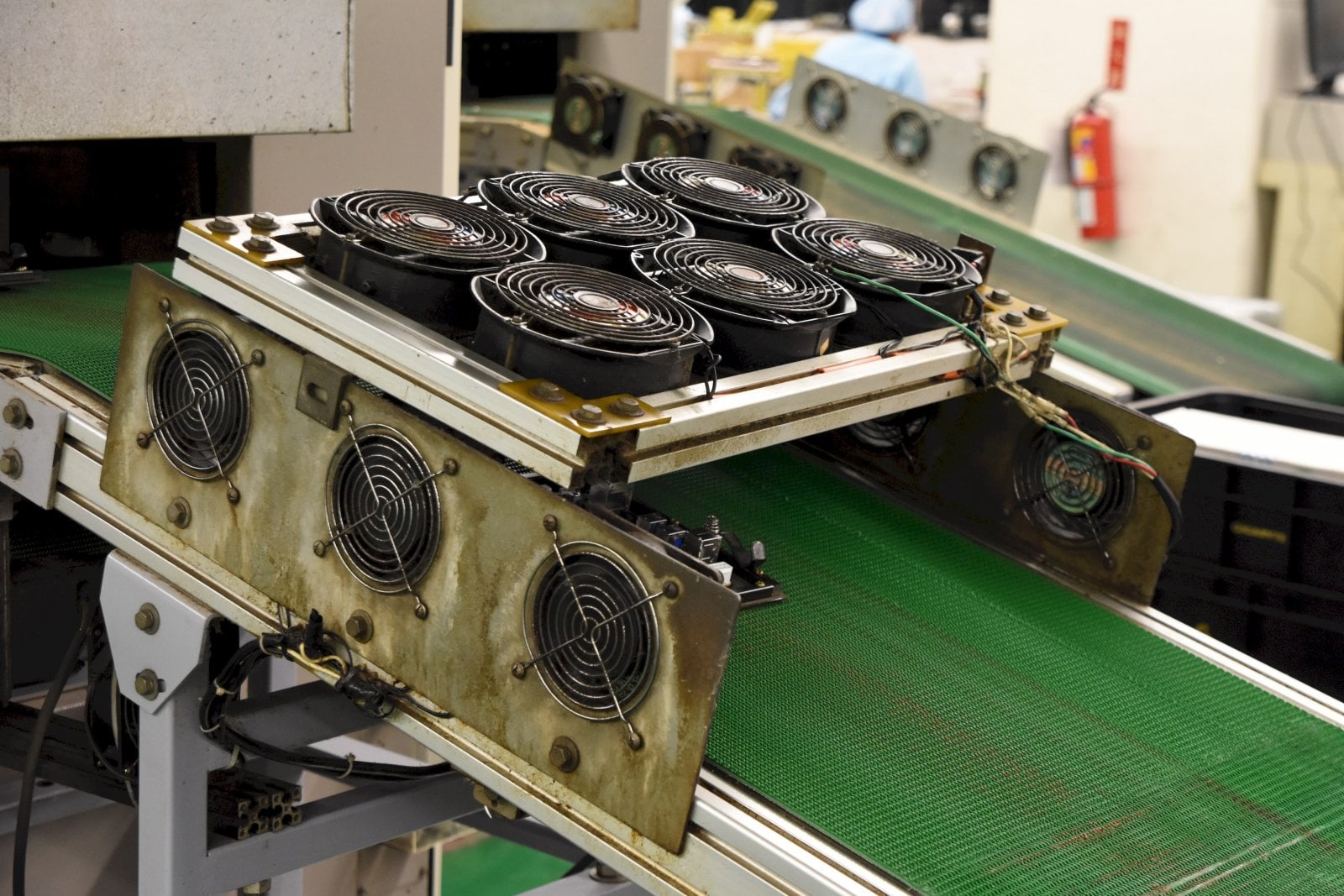

Za touto pecí je pak ochlazovací zařízení – jednoduché, ale zřejmě dostačující.

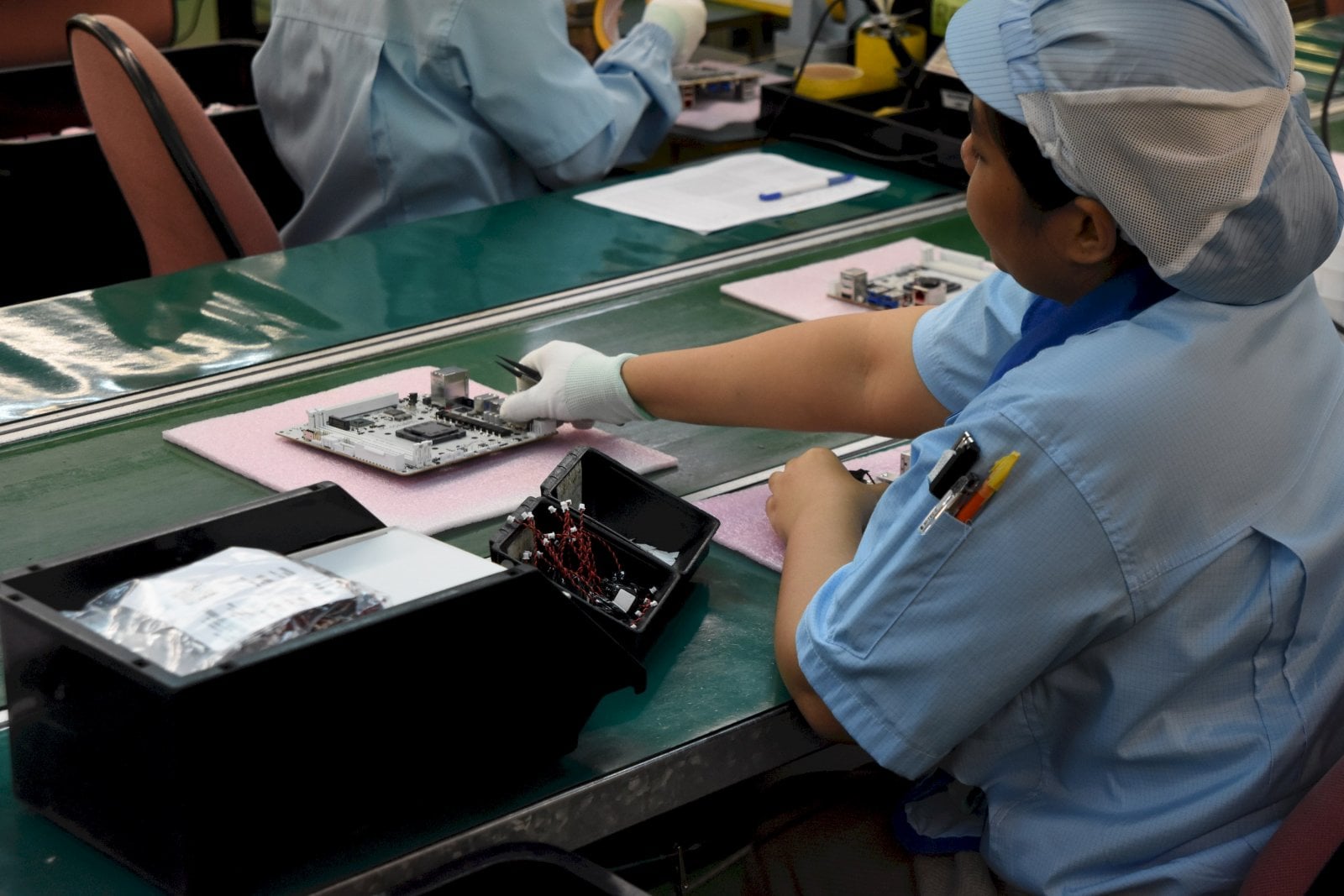

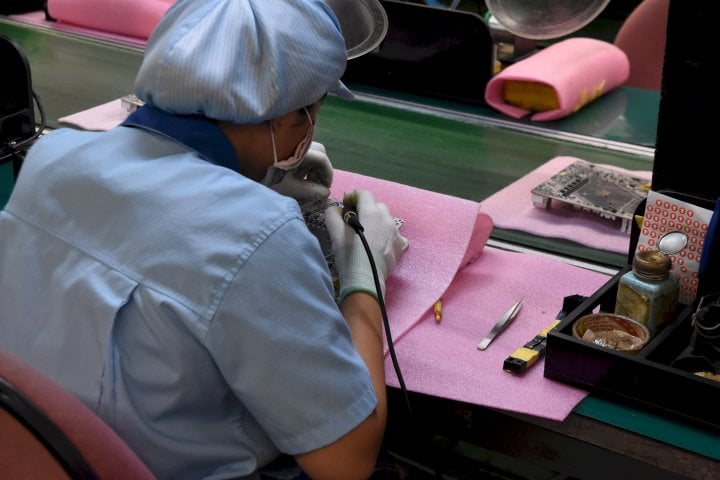

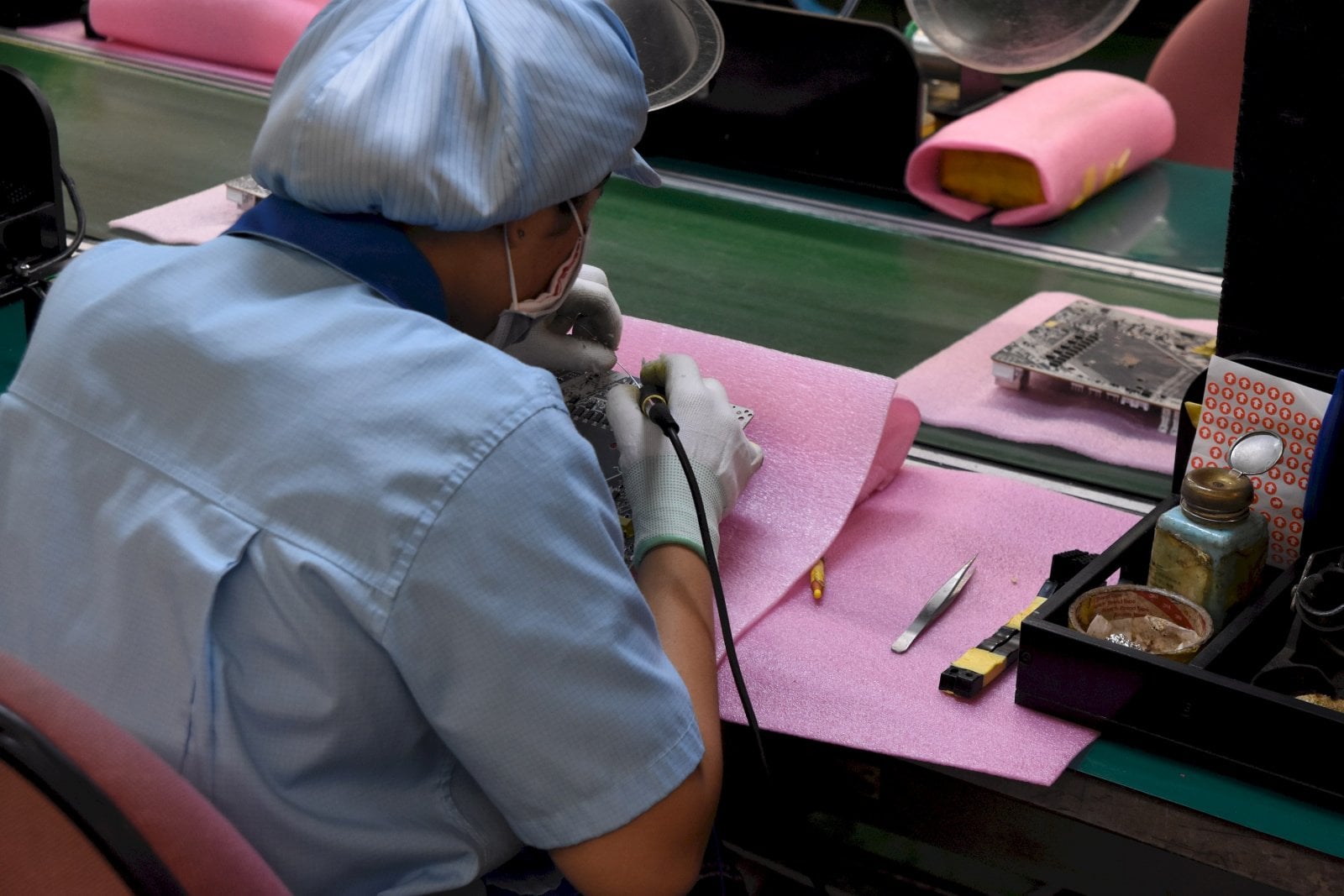

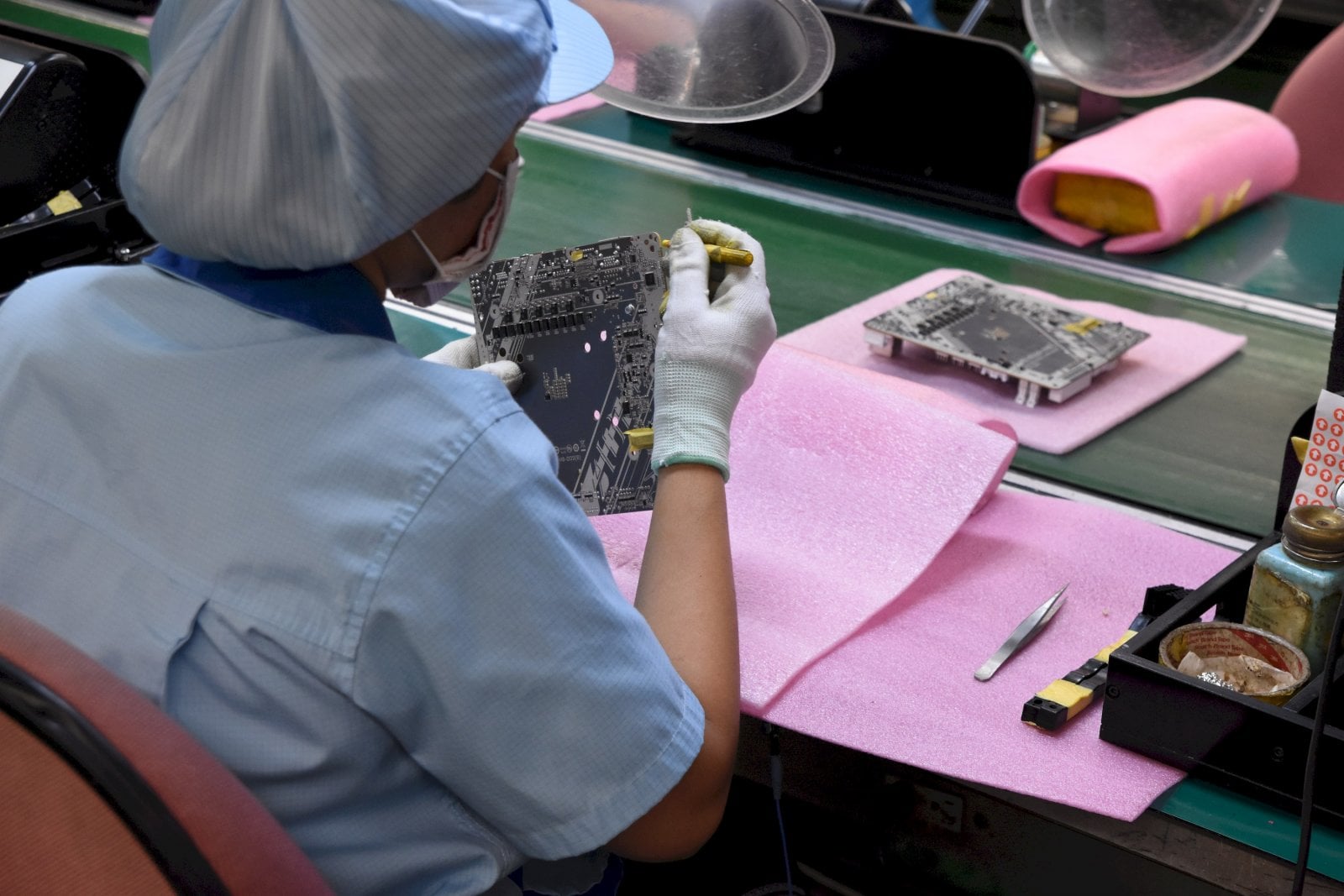

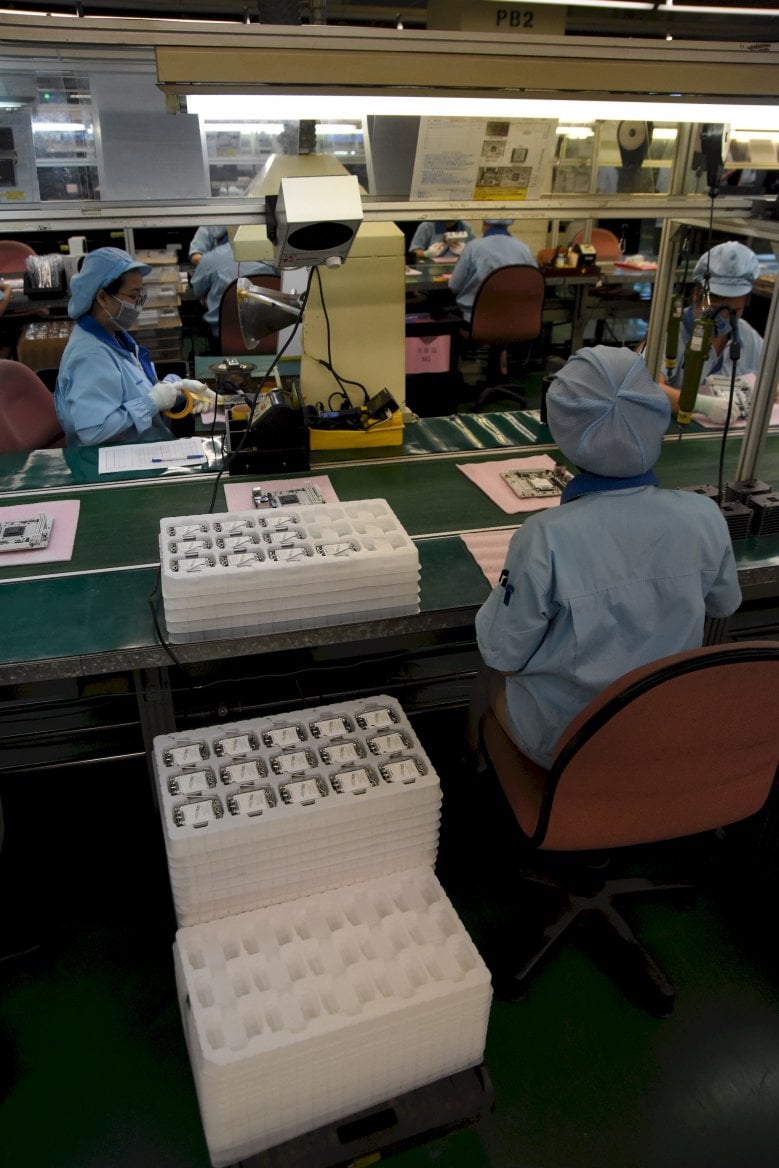

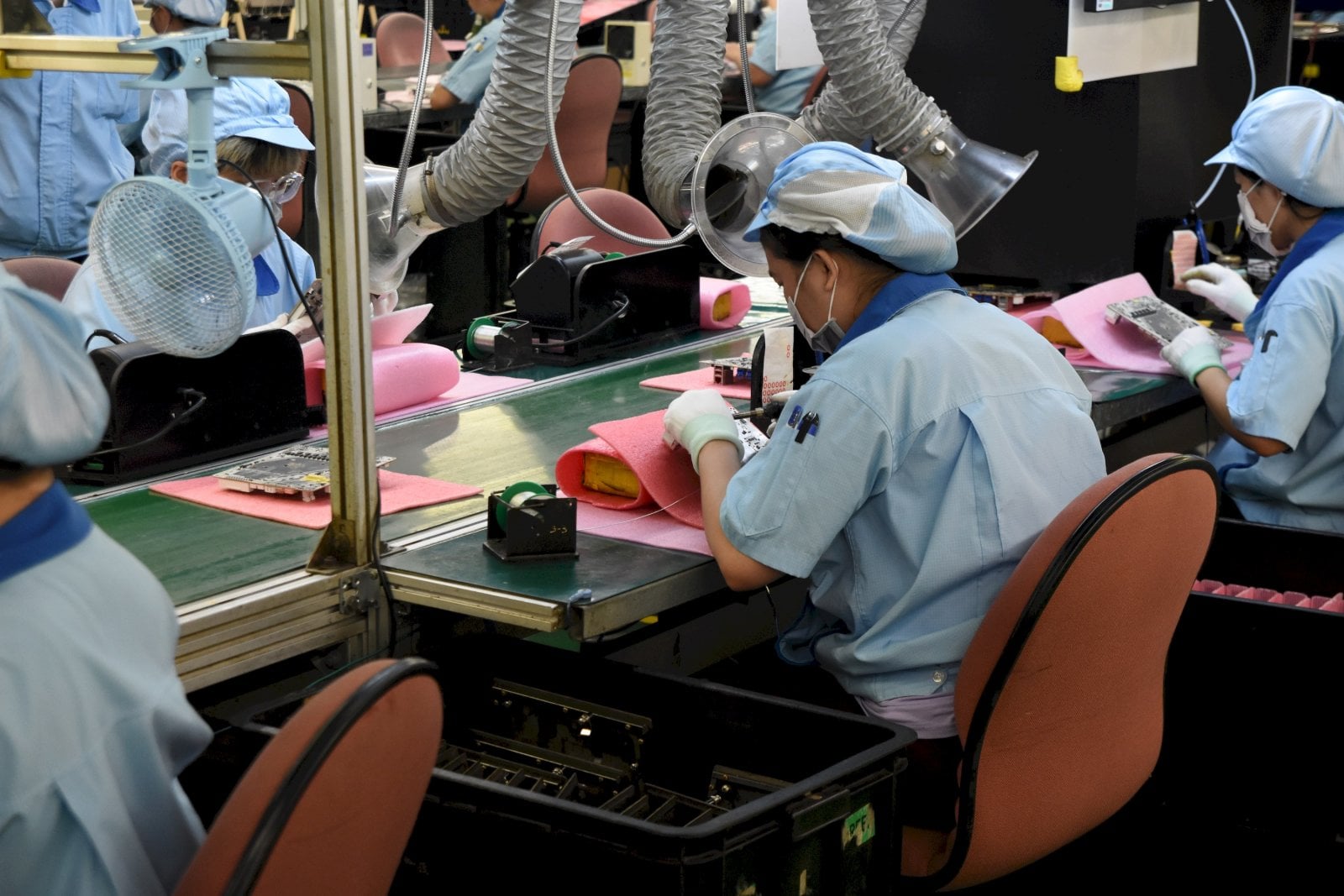

Na deskách se dělají různé ruční úkony. Jak můžete vidět, pájka není rozhodně jenom chlapomužský nástroj.

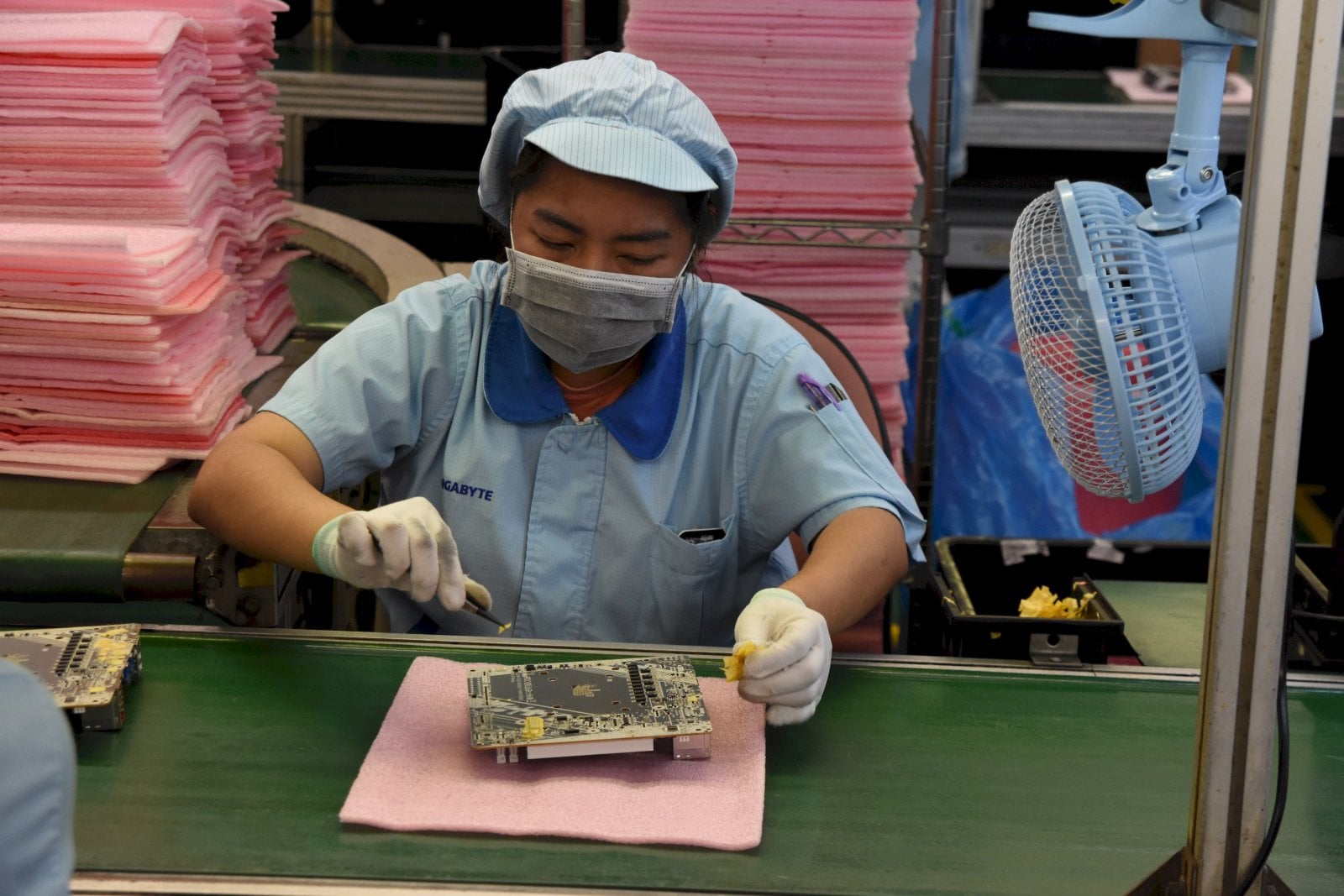

Ručně se osazují CMOS / RTC baterie, zde v provedení na kablíku, časném u Mini-ITX desek.

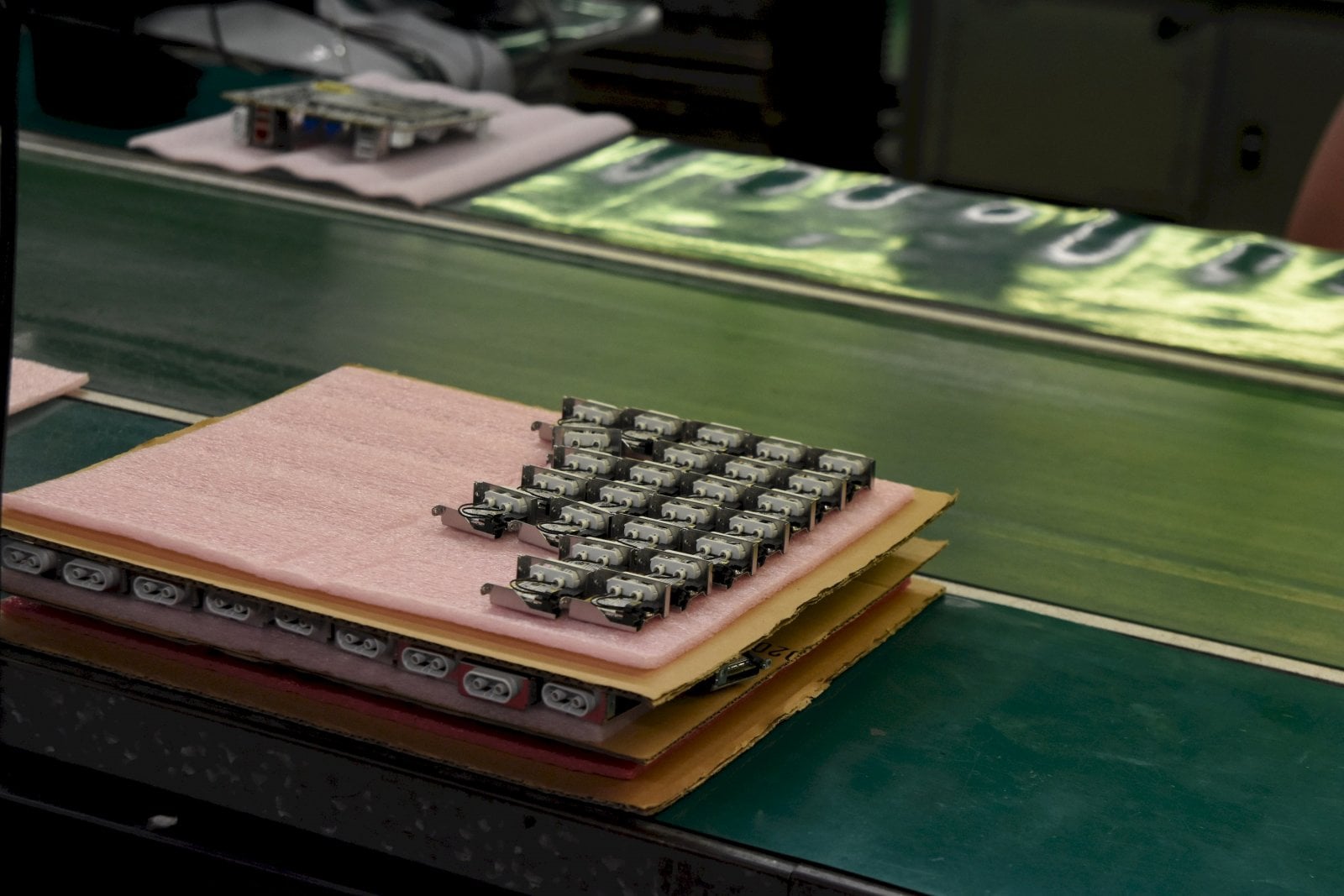

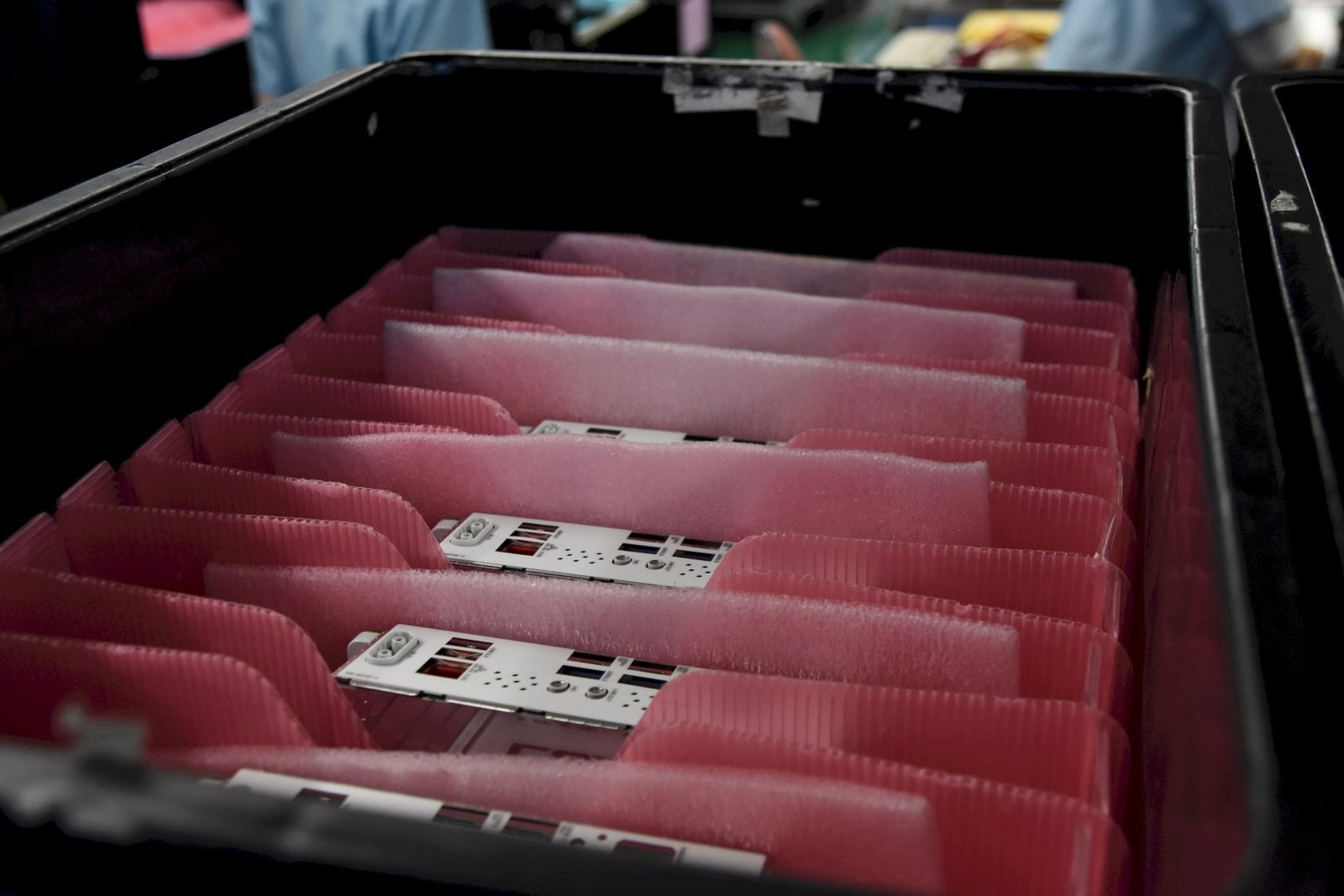

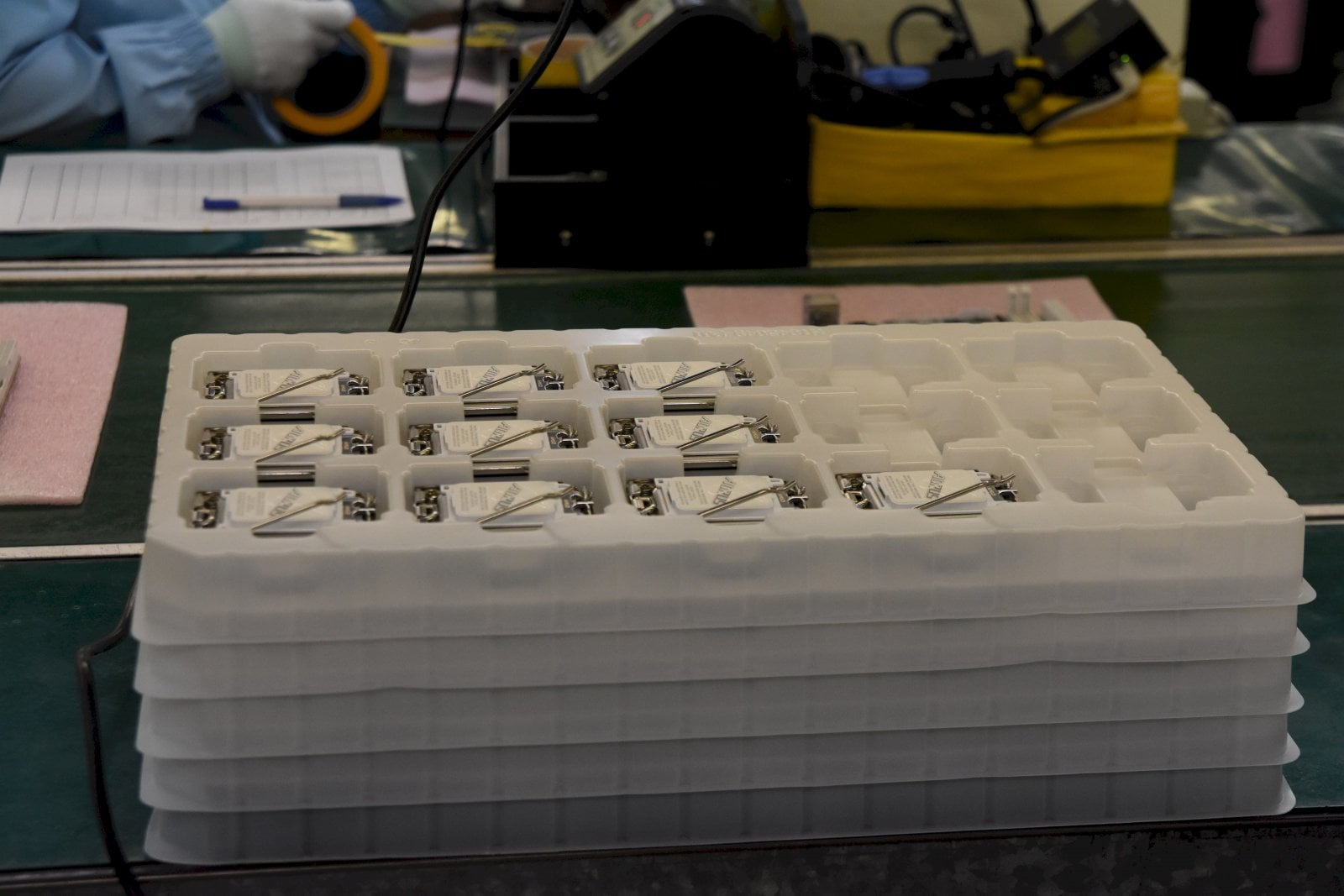

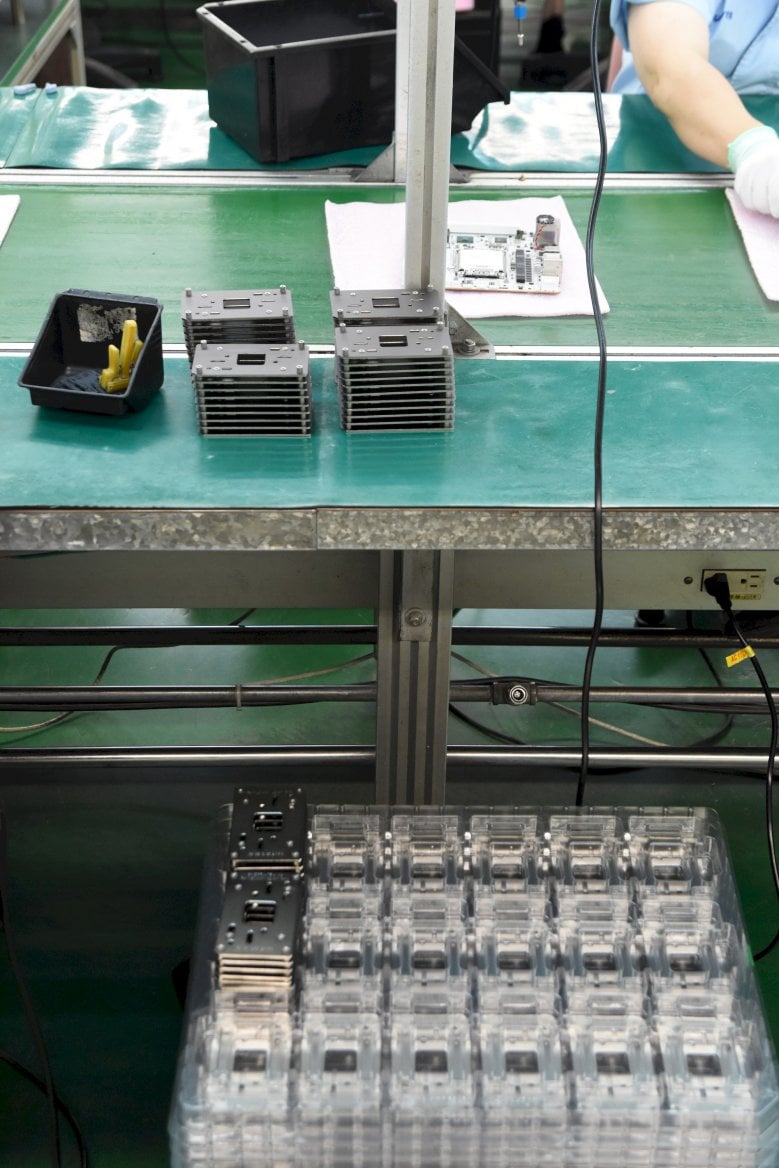

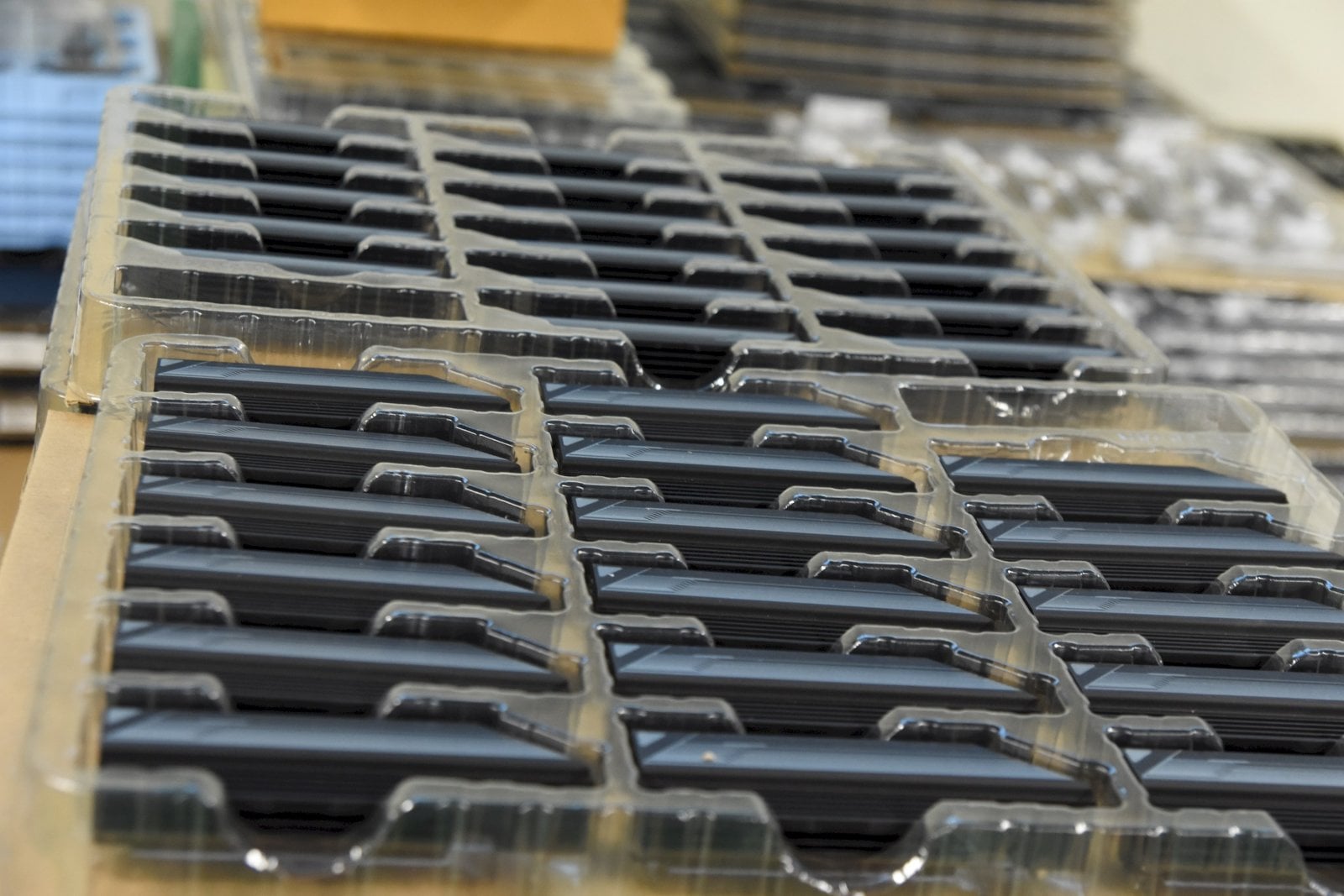

Plata součástek pro osazování na desky: backplaty vyztužující desku z druhé strany a také hliníkové chladiče napájecí kaskády.
Schválně, uhádnete, co jsou následující komponenty? Spoiler: Jde o speciální konektory pro připojení Wi-Fi antén, které teď Gigabyte na deskách používá. Přesněji, jde rovnou celý komplet bezdrátového modulu – uvnitř je M.2 destička.
Tady už vykukují z hotových desek.

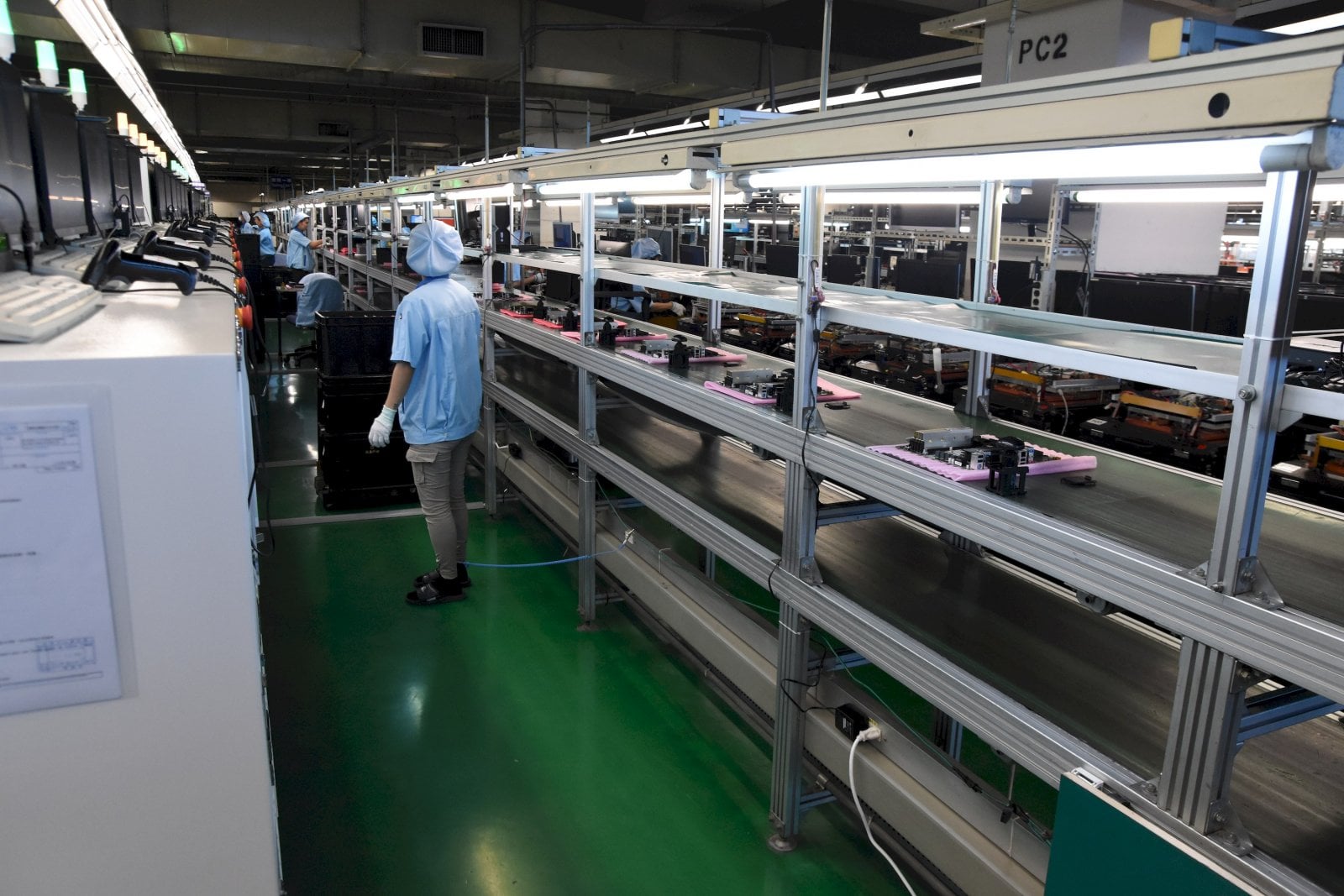

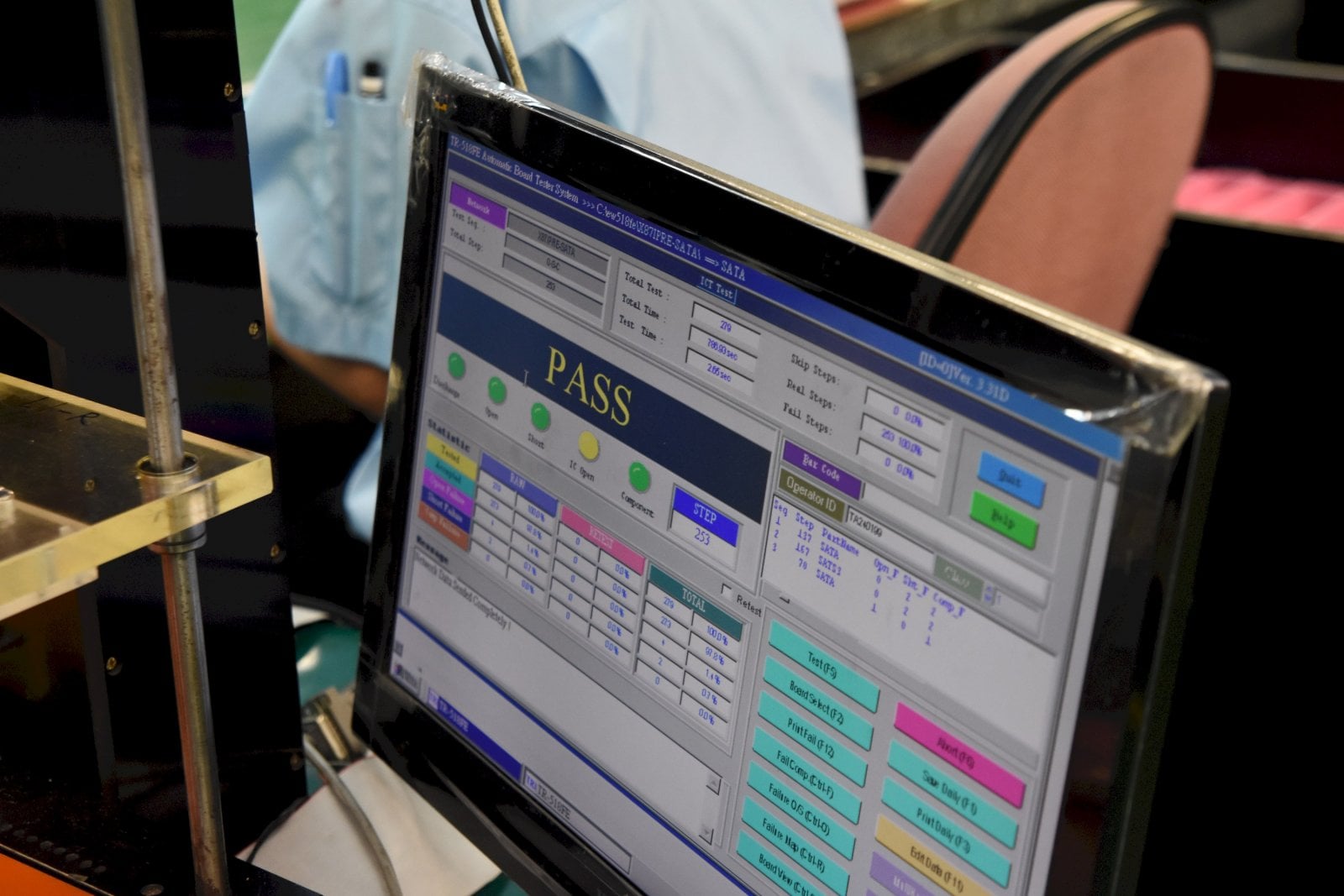

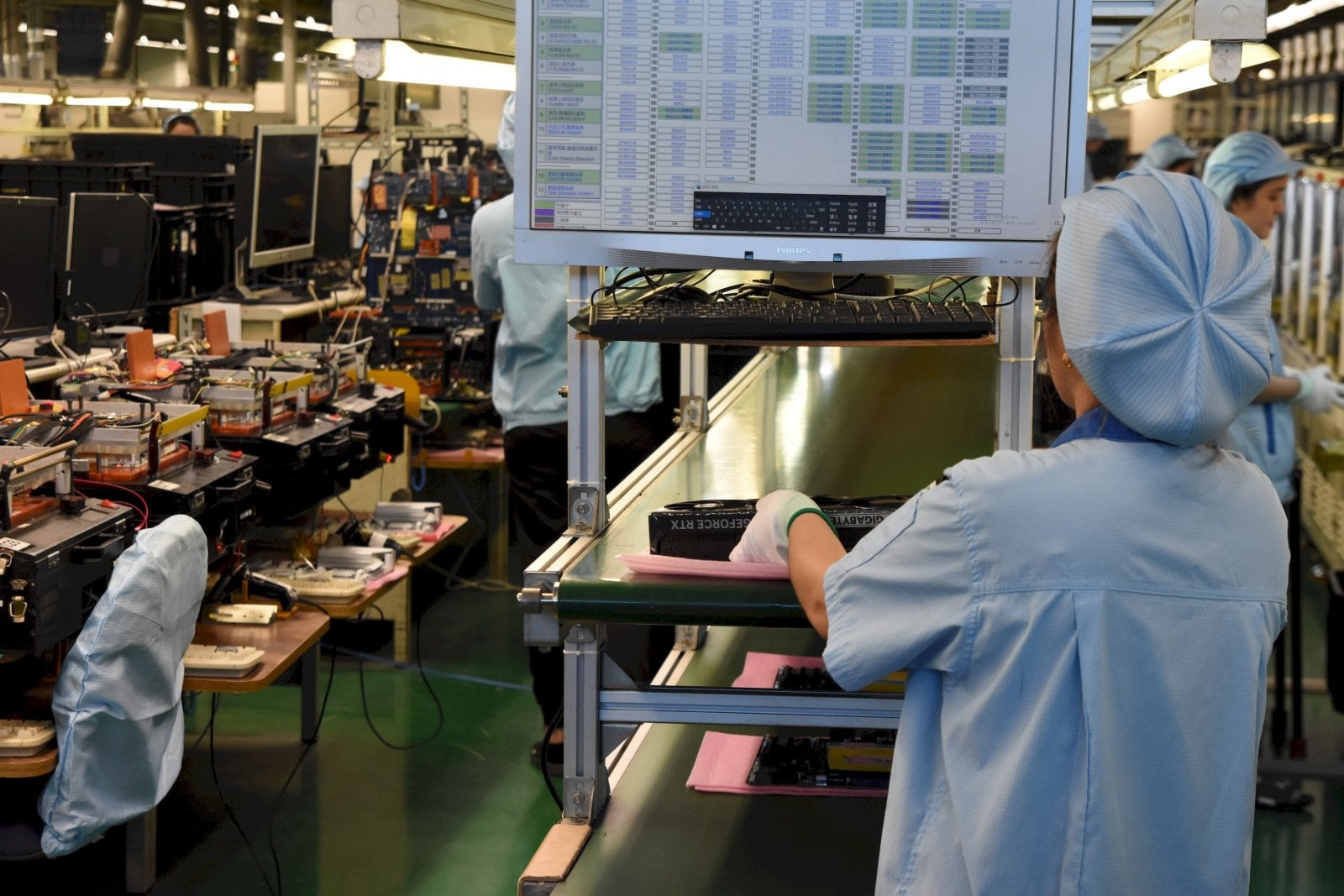

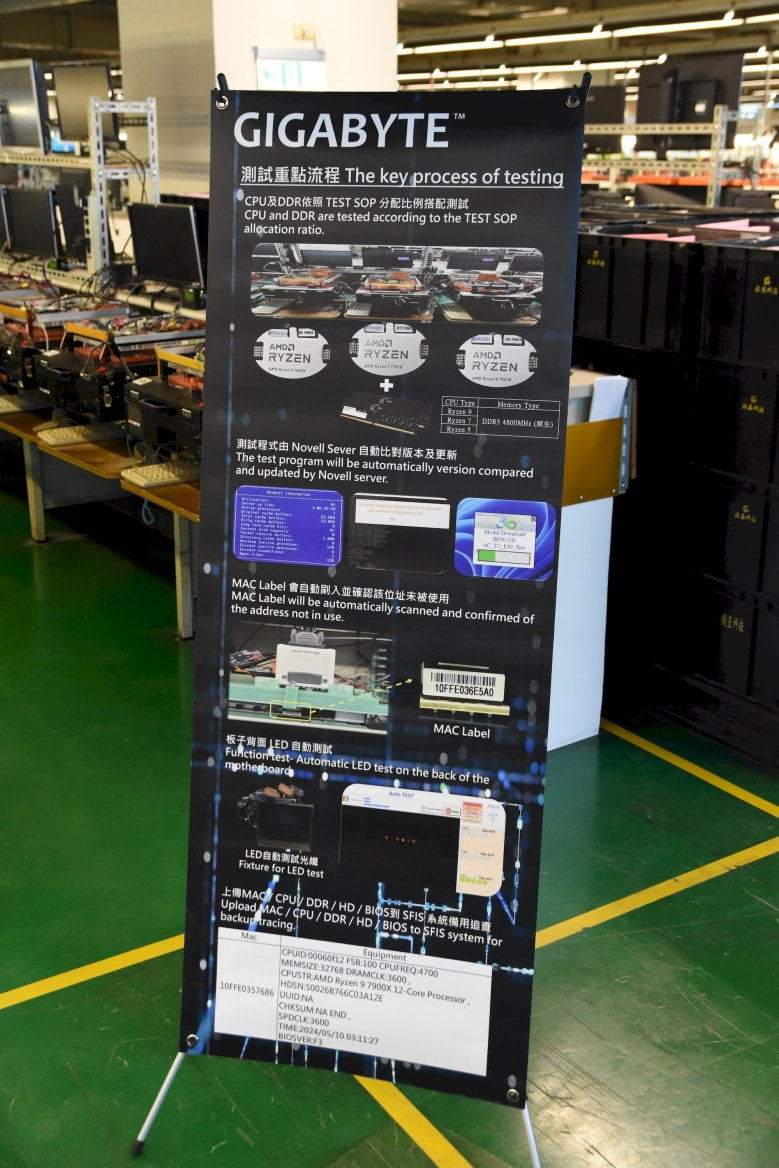

A zde se testují desky automatickým procesem. V tomto kroku se mimo jiné kontroluje, zda je MAC adresa, kterou dostala přidělenou síťová karta, opravdu unikátní MAC.

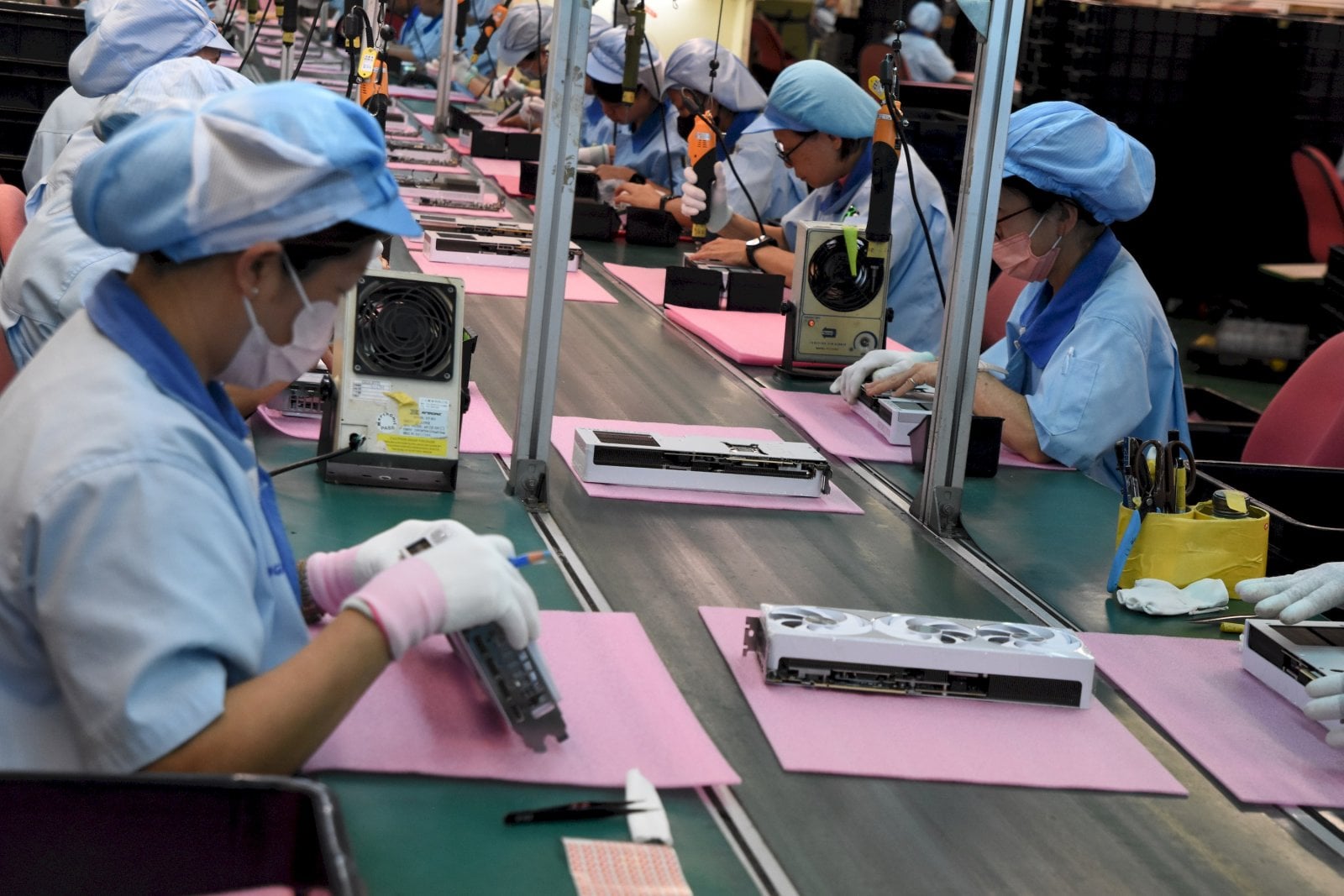

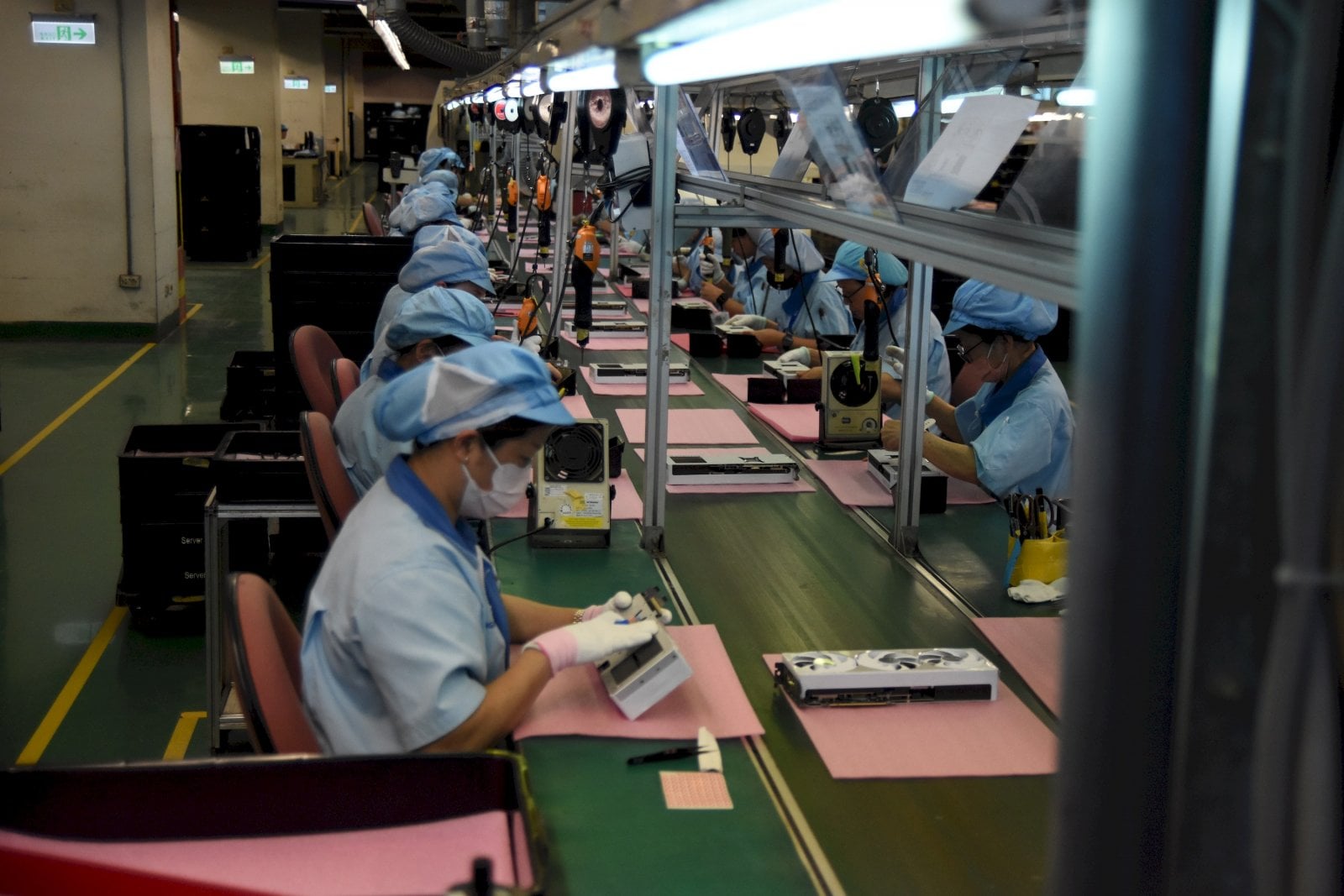

Fotografie z linky, kde se kompletují grafiky.

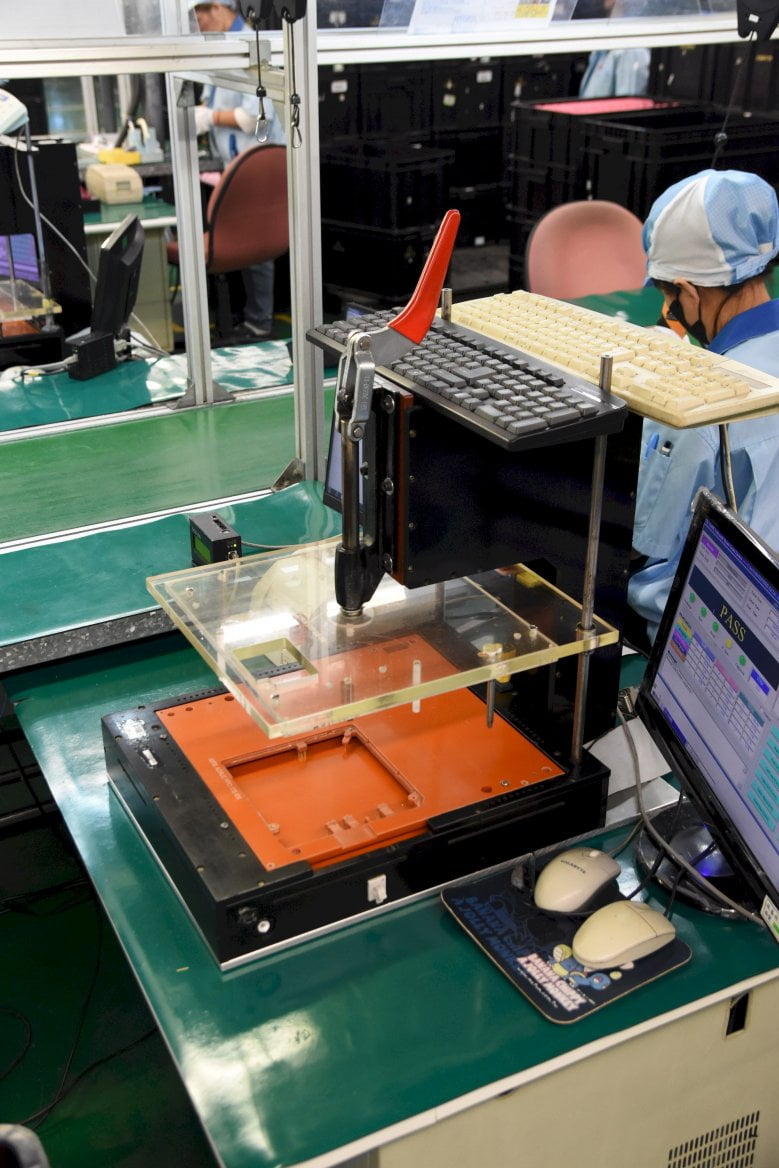

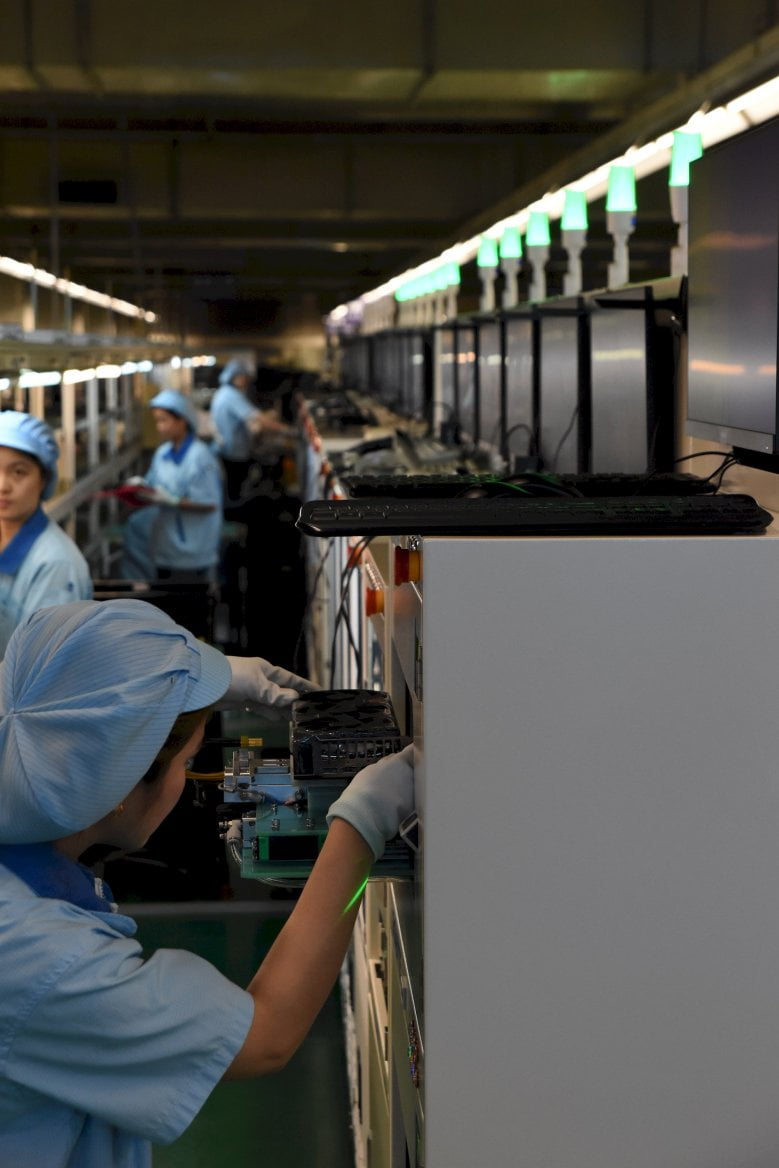

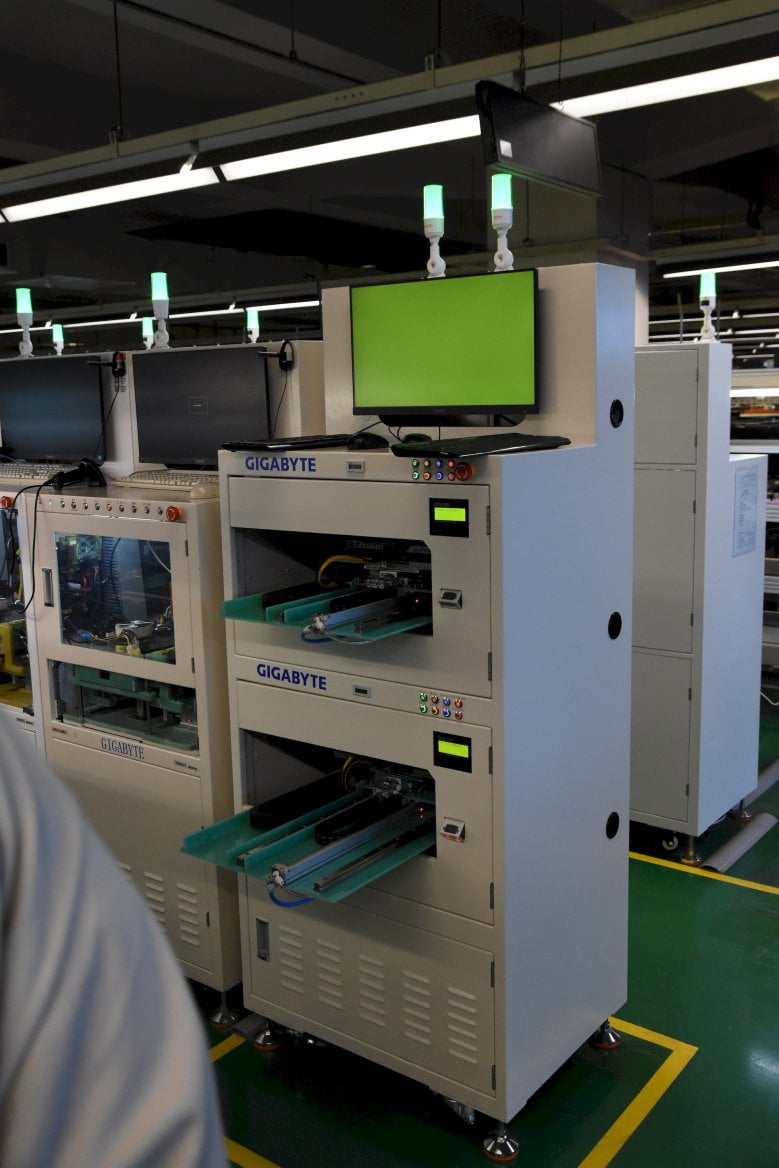

Toto by měla být stanice na testování grafických karet. Karta se založí na „šuplík“ a zasune dovnitř pro automatizované testy.

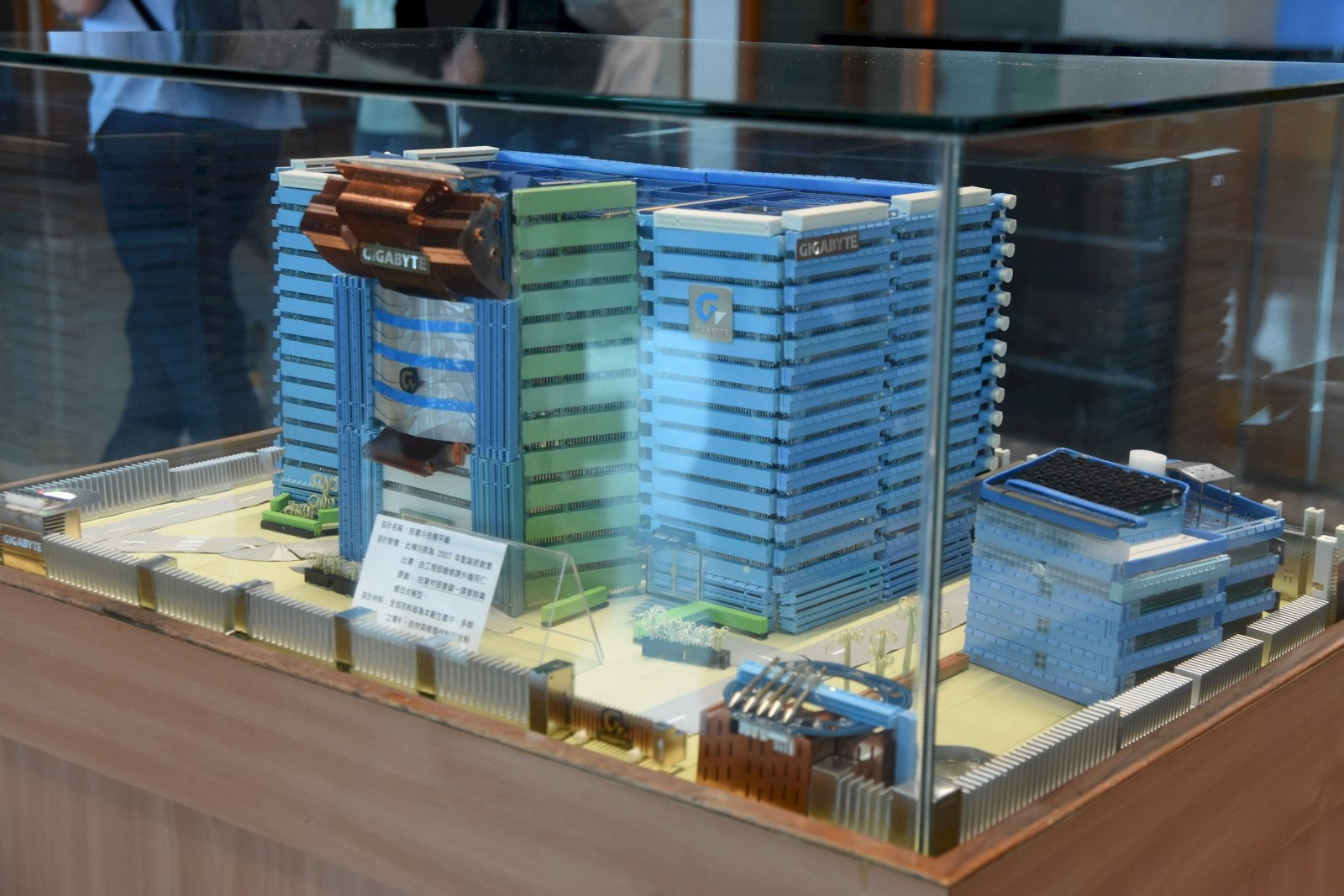

Na konec jsme si nechali pěknou věc, kterou mají v továrně u vstupu: model budovy postavený z různých komponent z grafických karet a základních desek. Podle měděného pasivu tvořícího centrální dekoraci (a barevných PCIe slotů) jde o dílo někdy ze sklonku první dekády tohoto století. Dnes by byla asi většina materiálu černá…
